Дроссель CETOP 07 QTM7

Характеристики
Артикул
QTM7
Типоразмеры
DN16
Рабочее давление
до 350 бар
Расход
до 250 л/мин
Температура эксплуатации
-20...+80 ºС
Дополнительно
Различные схемы исполнения Притычной монтаж по стандарту ISO 4401 (CETOP RP121H)
Подробное описание

Этот клапан является дросселем со встроенным обратным клапаном для свободного обратного потока, изготовленным в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP и ISO.
Клапан может быть быстро смонтирован со всеми модульными клапанами CETOP 07 без использования труб, а только с помощью соответствующих шпилек или болтов, образуя таким образом компактные модульные группы.
Клапан может быть смонтирован со всеми распределителями CETOP 07 (DSP7). Клапан поставляется в исполнении с регулировочным винтом с внутренней шестигранной головкой и стопорной гайкой. Для увеличения расхода вращать против часовой стрелки.


Код для заказа:
1 2 - 3 - 4 5 - 6
QTM 7 SA 10 V S
1 Дроссель модульного исполнения
2 Типоразмер 7 = CETOP 07
3 Вариант исполнения SA = управление путем изменения расхода рабочей жидкости на выходе магистрали A
D = управление путем изменения расхода рабочей жидкости на выходе магистралей A и B
4 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
5 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
6 Регулировка S = регулировочный винт
K = регулировочная ручка
Пример кода для заказа: QTM7-SA/10N/K - дроссель модульный монтаж, CETOP 07, 350 бар, регулировочная ручка

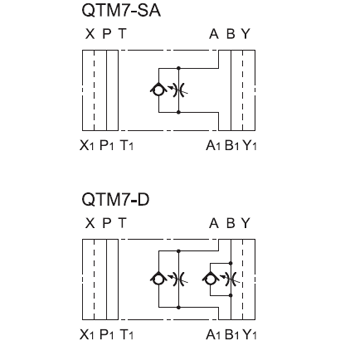

Обозначение на гидравлических схемах:

Скачать 2D и 3D модели товара «Дроссель CETOP 07 QTM7» Вы можете по кнопке «CAD-модель» выше.
