Регулятор расхода CETOP 05 RPC1*/4M

Характеристики
Артикул
RPC1*/4M
Типоразмеры
DN6, DN10
Рабочее давление
250 бар
Расход
до 30 л/мин
Температура эксплуатации
-20...+80 ºС
Дополнительно
Различные схемы исполнения Шесть диапазонов регулирования расхода Притычной монтаж по стандарту ISO 4401 (CETOP RP121H)
Подробное описание

Клапан RPC1*/4M является регулятором расхода, скомпенсированным по давлению и температуре, выполненным в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP и ISO.
Этот клапан может быть быстро смонтирован с распределителями DS5, RPC1, DL5B и позволяет легко создавать гидравлические системы, в которых необходимо регулировать скорость исполнительных механизмов.
Имеются варианты данного клапана с шестью диапазонами регулирования расхода вплоть до 30 л/мин.


Код для заказа:
1 - 2 / 3 / 4 / 5 / 6
RPC1 1 4M A 10 V
1 Регулятор расхода
2 Диапазон регулировки расхода 1 = 1 л/мин
4 = 4 л/мин
10 = 10 л/мин
16 = 16 л/мин
22 = 22 л/мин
30 = 30 л/мин
K = только для модульных блоков по стандарту CETOP 05, поставляемых без регулятора расхода
3 Модульное исполнение по стандарту CETOP 05
4 Вариант исполнения A = регулятор расхода от привода в магистрали A (НЕ ДОСТУПНО ДЛЯ ВЕРСИИ K)
B = регулятор расхода от привода в магистрали B (НЕ ДОСТУПНО ДЛЯ ВЕРСИИ K)
D = регулятор расхода от привода в магистралях A и B
5 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
6 Уплотнения Пропустить в случае использования минеральных масел
V = уплотнения FPM для особых типов жидкостей
Пример кода для заказа: RPC1-22/4M/D/10 - регулятор расхода 22 л/мин скомпенсированный по давлению и температуре, CETOP 5

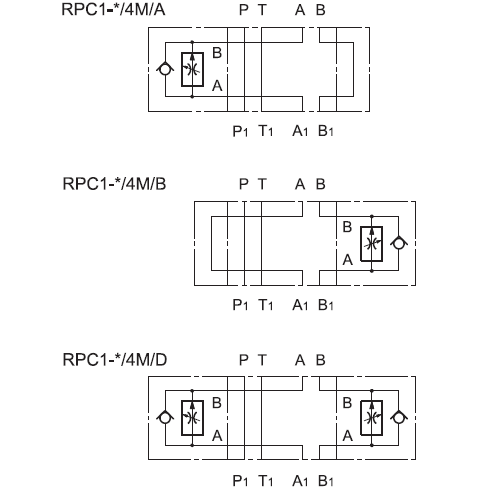

Обозначение на гидравлических схемах:
