RPC1*/M Регулятор расхода CETOP 03

Характеристики
Артикул
RPC1*/M
Типоразмеры
DN6, DN10
Рабочее давление
250 бар
Расход
до 30 л/мин
Температура эксплуатации
-20...+80 ºС
Дополнительно
Различные схемы исполнения Шесть диапазонов регулирования расхода Притычной монтаж по стандарту ISO 4401 (CETOP RP121H)
Подробное описание
Клапан RPC1*/M является регулятором расхода, скомпенсированным по давлению и температуре, выполненным в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP и ISO.
Клапан может быть быстро смонтирован с распределителями RPC1, DS3 и позволяет легко создавать гидравлические системы, в которых необходимо регулировать скорость исполнительных механизмов.
Имеются варианты данного клапана с шестью диапазонами регулирования расхода вплоть до 30 л/мин. Совместно с направляющими распределителями с электромагнитным управлением типа MDD44 (заменен на MDS5) можно создать контуры для регулирования скорости рабочих механизмов (высокая/низкая).

Код для заказа:
1 - 2 / 3 / 4 5 / 6 / 7
RPC1 1 M PCT3 M1 10 V
1 Регулятор давления, скомпенсированный по давлению и температуре
2 Диапазон регулировки расхода 1 = 1 л/мин
4 = 4 л/мин
10 = 10 л/мин
16 = 16 л/мин
22 = 22 л/мин
30 = 30 л/мин
K = только для модульных блоков по стандарту CETOP 03, поставляемых без регулятора расхода
3 Модульное исполнение по стандарту CETOP 03
4 Вариант исполнения P = регулятор расхода в магистрали P
A = регулятор расхода от привода в магистрали A (НЕ ДОСТУПНО ДЛЯ ВЕРСИИ K)
B = регулятор расхода от привода в магистрали B (НЕ ДОСТУПНО ДЛЯ ВЕРСИИ K)
D = регулятор расхода от привода в магистралях A и B
T = регулятор расхода в сливной магистрали T
PCT3 = регулятор расхода в магистрали P с регулируемым клапаном противодавления в магистрали T (ДО 70 БАР)
5 Регулировка Пропустить для регулировки винтом с потайной шестигранной головкой
M1 = регулировочная ручка (ДОСТУПНО ТОЛЬКО ДЛЯ PCT3)
6 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
7 Уплотнения Пропустить в случае использования минеральных масел
V = уплотнения FPM для особых типов жидкостей
Пример кода для заказа: RPC1-22/M/D/10 - регулятор расхода модульный монтаж, 250 бар, 22 л, в магистралях A и B

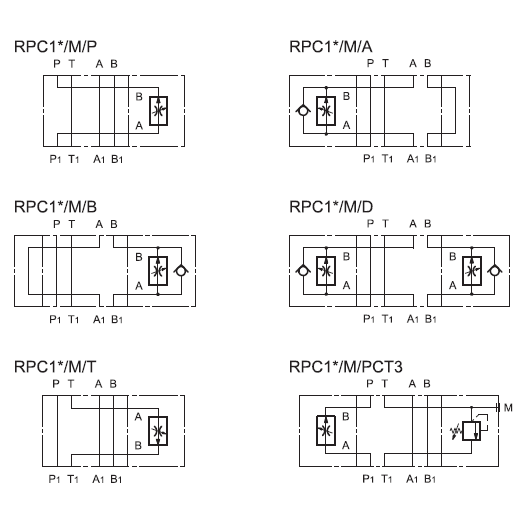

Обозначение на гидравлических схемах:
