Блок подготовки воздуха G*17

Характеристики
Артикул
G*17
Максимальное рабочее давление
10/ 13/ 16/ 20 бар
Минимальное рабочее давление
0,5 бар / 2,5 бар
Монтаж
панельный, с помощью крепежных элементов
Подробное описание
Технические характеристики Размер 1 Размер 2 Размер 3 Размер 4
Рабочая температура
-5° C +50° C / -30° C +80° C / -40° C +80° C
Присоединение
T версия G1/4” G3/8” G1/2” недоступно
N версия G1/8” - G1/4” - 1/4” NPT G3/8” - G1/4” - 3/8” NPT G3/8” - G1/2” - 1/2” NPT
P и L версия
недоступно G3/8” - 1/4” NPT G1/2” - 1/2” NPT G1” - 1” NPT
Положение в пространстве
вертикальное ±5°; для элементов без колбы - любое
*Примечание: параметры блока определяются в соответствии с параметрами каждого элемента, включённого в этот блок.

Особенности:

  • модульная система;
  • компактная конструкция;
  • максимум гибкости и надежности;
  • до 10 элементов подготовки воздуха в блоке;
  • сборка с помощью легкомонтируемых скоб;
  • возможно обслуживание без полной разборки блока;
  • элементы безопасности также могут быть встроены в блок;
  • широкий выбор материалов и версий;
  • доступно 4 типоразмера с присоединением от 1/8" до 1".

Сборка элементов в блок осуществляется с помощью специальных быстросъемных скоб. Скобы могут быть выполнены как их технополимера, так и из алюминия. При монтаже на панель скобы могут иметь крепежные отверстия.

Количество конфигураций блоков подготовки воздуха практически не ограничено, что позволяет собрать блок под любую требуемую задачу подготовки воздуха.

Пример кода для заказа:

1 2
3
- 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12
GT 173B
VL Y EMBDS X LAN X VEB2 Y AP

1 Версия GN = корпус из технополимера с металлическими вставками (недоступно для размера 4)
GT = корпус из технополимера (недоступно для размера 4)
GP = корпус из алюминия (недоступно для размера 1)
GL = корпус из алюминия, низкая температура (недоступно для размера 1)
2 Размер и присоединение 171A = размер 1 - G1/8" только для версии N
171B = размер 1 - G1/8" только для версий T и N
171C = размер 1 - 1/4" NPT только для версии N
172A = размер 2 - G1/4" только для версии N
172B = размер 2 - G3/8" для всех версий
172C = размер 2 - 3/8" NPT только для версий N - 1/4" NPT только для версий P и L
173A = размер 3 - G3/8" только для версии N
173B = размер 3 - G1/2" для всех версий
173C = размер 3 - 1/2" NPT только для всех версий N, P и L
174B = размер 4 - G1" только для версий P и L
174C = размер 4 - 1" NPT только для версий P и L

3 Направление потока _ = слева направо
W = справа налево
4 Элемент 1 VL = отсечной клапан ручное управление (подробнее по формированию кода смотреть в каталоге в таблице элементов)
5 Скоба 1 X = скоба X из технополимера
Y = скоба Y из технополимера
K = скоба X из алюминия
T = скоба Y из алюминия
6 Элемент 2 EMBDS = фильтр-регулятор, 20 мкм, 0-12 бар, автоматический сброс конденсата, защитный кожух из технополимера, колба из поликарбоната
(подробнее по формированию кода смотреть в каталоге в таблице элементов)
7 Скоба 2 X = скоба X из технополимера
= скоба Y из технополимера
K = скоба X из алюминия
= скоба Y из алюминия
8 Элемент 3 LAN = маслораспылитель с датчиком нижнего уровня масла (нормально открытый), защитный кожух из технополимера, колба из полиамида
(подробнее по формированию кода смотреть в каталоге в таблице элементов)
9 Скоба 3 X = скоба X из технополимера
= скоба Y из технополимера
K = скоба X из алюминия
= скоба Y из алюминия
10 Элемент 4 VEB2 = отсечной капан, электрическое управление, под катушку 22 мм, без катушки (подробнее по формированию кода смотреть в каталоге в таблице элементов)
11 Скоба 4 X = скоба X из технополимера
= скоба Y из технополимера
K = скоба X из алюминия
= скоба Y из алюминия
12 Элемент 5 AP = клапан плавного пуска
(подробнее по формированию кода смотреть в каталоге в таблице элементов)

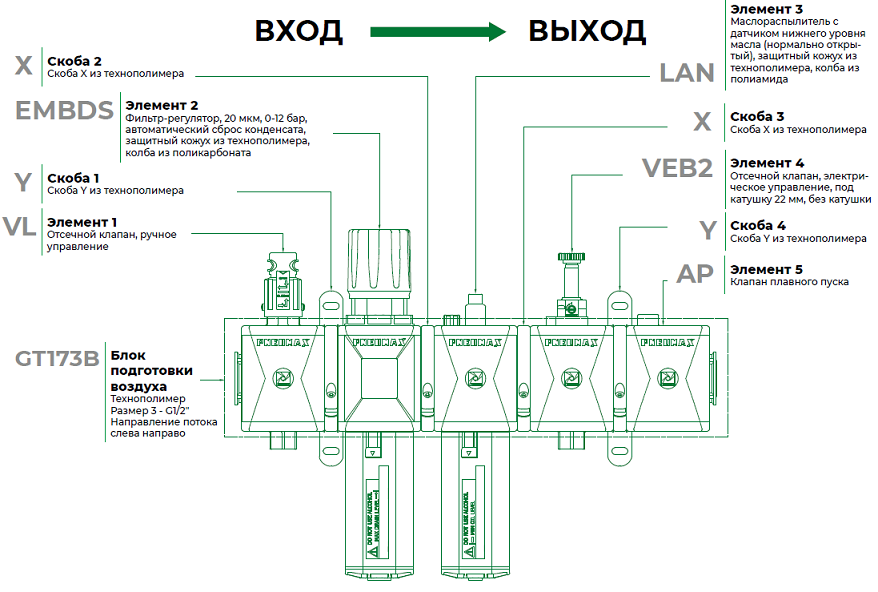

Результат кода = GT173B-VL-Y-EMBDS-X-LAN-X-VEB2-Y-AP:
1. отсечной клапан, ручное управление
2. фильтр-регулятор, 20 мкм, 0-12 бар, автоматический сброс конденсата
3. маслораспылитель с датчиком нижнего уровня масла (НОРМАЛЬНО ОТКРЫТЫЙ)
4. отсечной клапан, электрическое управление, под катушку 22 мм, без катушки
5. клапан плавного пуска
