Фильтр-регулятор T17*BE

Характеристики
Артикул
T17*BE
Максимальное давление
13 бар
Температура эксплуатации
-5…+50°С
Рабочее давление
0-12 бар
Фильтрующий элемент
5-50 мкм
Подробное описание
Регулятор давления и фильтр влагомаслоотделитель в одном корпусе — фильтры регуляторы. Чаще всего фильтры регуляторы изготавливают из технополимера.

Код для заказа фильтра регулятора:
1 2 3 4 5 6
T171 B EM B D

1 Исполнение фильтра регулятора T = технополимер (для 171, 172, 173)
N = технополимер с алюминиевыми вставками (для 171, 172, 173)
P = алюминий (для 172, 173, 174)
L = алюминий для низких температур (для 172, 173, 174)

2 Присоединение фильтра регулятора 171B = G 1/4 (максимальный расход 1450 нл/мин)
172B = G 3/8 (максимальный расход 2350 нл/мин)
173B = G 1/2 (максимальный расход 3500 нл/мин)
174B = G1 (максимальный расход 10000 нл/мин)

3 Тип фильтра регулятора E = фильтр-регулятор с резьбовым отверстием для установки манометра G 1/8
EM = фильтр-регулятор с встроенным в корпус манометром, поток слева направо
EW = фильтр-регулятор с встроенным в корпус манометром, поток справа налево
4 Фильтрующий элемент A = 5 мкм
B = 20 мкм
C = 50 мкм
5 Рабочее давление A = 0...2 бар
B = 0...4 бар
C = 0...8 бар
D = 0...12 бар
6 Опции фильтров решуляторов    = сброс конденсата полуавтоматический (стандарт)
S = сброс конденсата автоматический (только для T172, T173, P174)
Примеры кода для фильтра регулятора: T171BEMBD, T171BEWBD, T171BEBD.

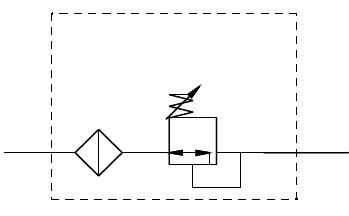

Обозначение на схеме фильтра регулятор:

Сопутствующие фильтра регуляторам товары:
  1. принадлежности;
  2. распределители пневматические с электромагнитным управлением;
  3. скобы монтажные;
  4. кронштейн монтажный;
  5. манометр для пневматики;
  6. фитинги цанговые из нержавеющей стали;
  7. фитинги цанговые из технополимера;
  8. фитинги цанговые из никелированной латуни;
  9. трубки пневматические;
  10. пневмоглушители.
