17*02 Регулятор давления модульного монтажа

Характеристики
Артикул
17*02
Максимальное давление
13 бар
Температура эксплуатации
-5…+50°С
Максимальный диапазон регулирования
0-12 бар
Подробное описание
Предназначены для регулирования и поддержания давления сжатого воздуха. Индивидуальный или модульный монтаж.

Код для заказа:
1 2 3 . 4 . 5 . 6
171 0 2 B D _

1 Исполнение 170 = корпус из металла, расход 750 нл/мин
171 = корпус из технополимера, расход 750 нл/мин
172 = корпус из металла, расход 2250 нл/мин
173 = корпус из металла, расход 3100 нл/мин
174 = корпус из металла, расход 7500 нл/мин (ТОЛЬКО СО СБРОСОМ ДАВЛЕНИЯ)
2 Модификация 0 = стандартный

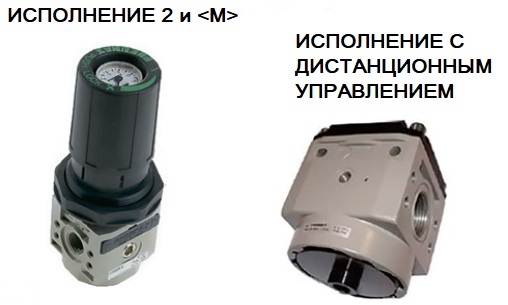

2 = со встроенным в рукоятку манометром (ДЛЯ 170, 171, 172, 173)
B = батарейного монтажа, стандартный, сквозной магистральный канал (ДЛЯ 170, 171)
M = батарейного монтажа, со встроенным в рукоятку манометром, сквозной магистральный канал (ДЛЯ 170, 171)
3 Тип изделия 2 = регулятор модульного монтажа
4 Присоединение
РАЗМЕР
  1 2 3 4
A 1/8 1/4 3/8 -
B 1/4 3/8 1/2 1
E - - 3/4 Выполняется только для индивидуального монтажа
5 Диапазон регулирования A = 0...2 бар
B = 0...4 бар
C = 0...8 бар
D = 0...12 бар
P = регулятор с дистанционным пневмоуправлением 0...12 бар (ДЛЯ 172.0, 173.0, 174.0)
6 Опции _ = со сбросом давления (стандарт)
L = без сброса давления (ТОЛЬКО ДЛЯ 170 И 171, 172, 173)
SM = ускоренный сброс (ТОЛЬКО ДЛЯ 170 И 171, 172, 173)
Исключения в маркировках:
• Регулятор размера 4 маркируется: 17402NB._
• Регулятор с дистанционным управлением размер 4 маркируется: 17402NB.P._

Обозначение на схеме:
