SBP Эжектор вакуумный базовый

Характеристики
Артикул
SBP
Диаметр сопла
0.5-2.5 мм
Производительность по всасыванию
от 8 л/мин до 215 л/мин
Подробное описание

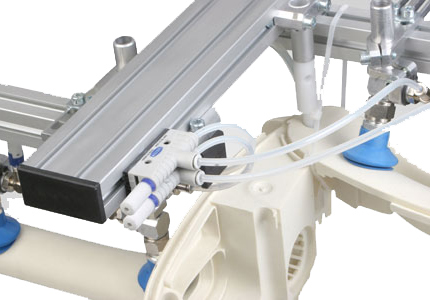

Сфера применения
  • Базовый эжектор с пластиковым корпусом для использования в фидерных системах
  • Перемещение электронных компонентов
  • Использование в системах разделения при обработке пластика и листового металла
  • Использование эжекторов для децентрализованного индивидуального управления вакуумными присосками
Код для заказа:
1 - 2 - 3 - 4
SBP 05 S1 SDA
1 Эжектор универсальный типа SBP из пластика
2 Размер   Ø сопла Максимальная
производительность,
л/мин
Потребление
сжатого воздуха,
л/мин
05 05 мм 5 14
07 07 мм 16 22
10 1 мм 38 48
15 1,5 мм 71 105
20 2 мм 127 197
25 2,5 мм 215 311
3 Вариант исполнения S1 = D1 = 4 мм; D2 = 4 мм (ДЛЯ РАЗМЕРА 05 И 07)
S2 = D1 = 6 мм; D2 = 8 мм (ДЛЯ РАЗМЕРА 10 И 15)
S3 = D1 = 8 мм; D2 = 10 мм (ДЛЯ РАЗМЕРА 20 И 25)
4 Опция SDA = осевой глушитель

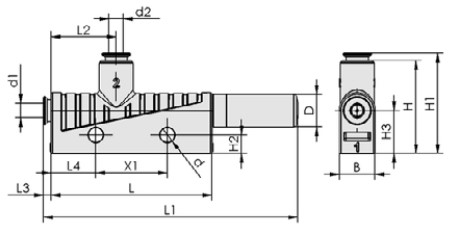

Присоединительные размеры:

Модель Размеры в мм
 D1
(воздух)
D2
(вакуум)
L L1 H B
SBP 05 S1 SDA Ø4
Ø4
45 71
26
10
SBP 07 S1 SDA
SBP 10 S2 SDA Ø6
Ø8
51.5
97
34
15
SBP 15 S2 SDA
SBP 20 S3 SDA
Ø8
Ø10
86.5 168
39 20
SBP 25 S3 SDA

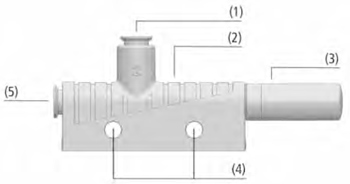

Конструкция эжектора
  • Цельный корпус (2) выполнен из легкого ударопрочного пластика
  • Подключение воздуха (5) и вакуума (1) с помощью цанговых соединений (S1-S3) или резьбовых отверстий (G1-G3)
  • Открытый глушитель (3)
  • Вакуумный генератор с одним соплом, доступен в шести вариантах от 0,5 до 2,5 мм
  • Может быть установлен горизонтально при помощи монтажных отверстий (4) или вертикально на монтажной плите
  • Опционально монтаж на DIN рейке при помощи монтажной плиты и монтажного комплекта
Преимущества вакуумного эжектора SBP
  • Пластиковый корпус, оптимизированный вес и размер
  • Сопла эжектора шести различных номинальных диаметров
  • Присоединение через резьбовые отверстия или через цанговые соединения
  • Открытый глушитель

Коды для заказа: Трубка
1. PA12 4x2
2. PA12 6x4
3. PA12 8x6
4. PA12 10x8
