SEG Эжектор вакуумный базовый

Характеристики
Артикул
SEG
Диаметр сопла
0.5 до 3.0 мм
Производительность по всасыванию
от 7 л/мин до 370 л/мин
Подробное описание

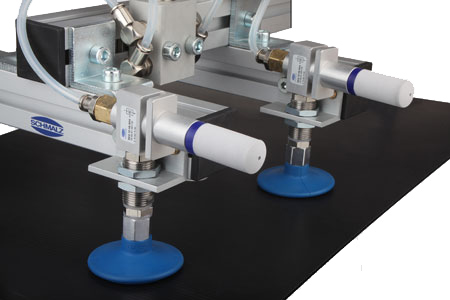

Надежные базовые вакуумные эжекторы с алюминиевым корпусом для универсального применения, особенно подходят для систем централизованной подачи вакуума.

Код для заказа вакуумного эжектора:
1 2
3 4
SEG 15 HS _

1 Эжектор вакуумные типа SEG универсальный металлический




2



Размер сопла
Ø сопла
Максимальная производительность, л/мин Потребление сжатого воздуха, л/мин
05 0.5 мм 7 13
07 0.7 мм 14 21
10 1 мм 34 49
15 1.5 мм 69 102
20 2 мм 124 (для HS), 170 (для LS) 186
25 2.5 мм 184 (для HS), 260 (для LS)
275
30 3 мм 240 (для HS), 370 (для LS)
392
3 Модель HS = высокий уровень вакуума
LS = высокая производительность вакуумирования (только для размера 20, 25, 30)
4 Версия _ = без установленного глушителя
SDA = осевой глушитель

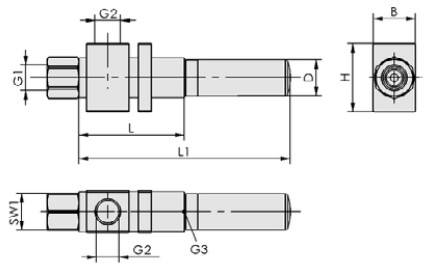

Присоединительные и габаритные размеры вакуумных эжекторов:
Модель вакуумного эжектора  Размеры в мм
G1
(воздух)
G2
(вакуум)
G3
(выхлоп)
L L1 B H
SEG 05 M5 M5 M5 32 56 10 20
SEG 07
G1/8'' G1/8''
G1/8''
40 80 10 20
SEG 10
G1/8''
G1/8''
G1/8''
45 85 16 26
SEG 15
G1/4'' G1/4''
G1/4''
60 106 22 38
SEG 20
G1/4''
G1/4''
G3/8''
75 131 26 38
SEG 25
G3/8''
G1/2''
G1/2''
100 163 32 50
SEG 30
G3/8''
G1/2''
G3/4''
110 200 42 50

Сфера применения вакуумных эжекторов
  • Базовый эжектор для универсального использования в вакуумных системах
  • Разнообразные задачи по перемещению для различных отраслей промышленности: автомобильная, металлообработка, деревообработка, пищевая, упаковочная и другие

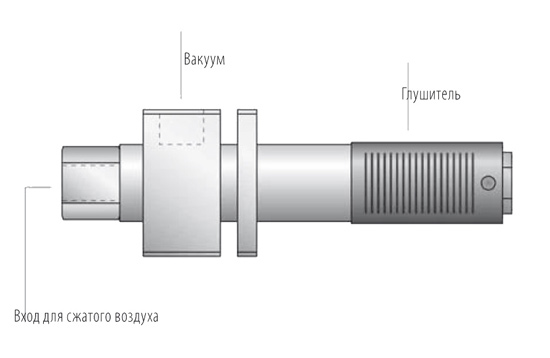

Конструкция вакуумного эжектора

  • Корпус из анодированного алюминия
  • Сопло изготовлено из латуни
  • Пластиковый глушитель
Преимущества вакуумного эжектора SEG
  • Корпус с соплом Вентури и, опционально, с глушителем
  • Минимальный размер, низкий вес благодаря корпусу из алюминия
  • Различные модели с разнообразными характеристиками; оптимизирован под максимальную эффективность

Коды для заказа принадлежностей для эжекторов:
1. Глушитель динамический для эжектора: SPL18, SPL14, SPL38, SPL12, SPL34

2. Глушитель для эжектора: SEBM5
