101.1 Быстроразъемное соединение

Характеристики
Артикул
101.1
Максимальное рабочее давление
350 бар
Подробное описание
Быстроразъемное соединение типа ISO A предназначено для быстрого соединения и рассоединения без потери масла двух гидравлических магистралей.
Быстроразъемное соединение состоит из двух элементов:
  1. Розетка ISO A 1/4 BSP, арт. 101.12111AB;
  2. Ниппель БРС ISO A 1/4 BSP, арт. 101.11111AB.
Данный элемент - Розетка БРС ISO A 1/4 BSP, арт. 101.12111AB. Ответная часть - Ниппель БРС ISO A 1/4 BSP, арт. 101.11111AB поставляется отдельно.

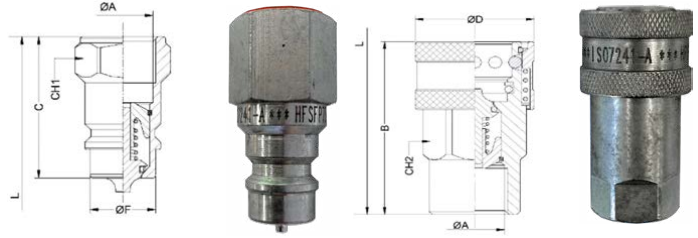

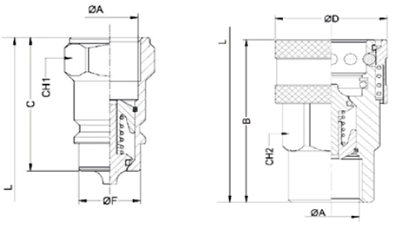

DN Рабочее
давл.
(бар)
Код А
BSP
B C D F L CH1
CH2
Муфта 06 350 101.12111AB 1/4’’ 52 - 26 - 69 19
10 315 101.12112AC 3/8’’ 59 - 32 - 82 24
13 250 101.12113AD 1/2’’ 64 - 38 - 88 30
20 330 101.12114AE 3/4’’ 82 - 46 - 112 34
Штуцер 06 350 101.11111AB 1/4’’ - 32 - 12 - 19
10 315 101.11112AC 3/8’’ - 41 - 17 - 22
13 250 101.11113AD 1/2’’ - 46 - 21 - 27
20 330 101.11114AE 3/4’’ - 57 - 43 - 34
