Блок управления электронный для пропорционнальных распределителей с одной катушкой без обратной связи EDC-1

Характеристики
Артикул
EDC-1
Потребляемая мощность
мин. 20 Вт - макс. 40 Вт
Выходной ток
мин. 800 мА - макс. 2600 мА
Диапазон рабочих температур
-20 ... +70ºC
Электрический разъем
DIN 43650
Подробное описание

Блок EDC-1 представляет собой миниатюрный электронный блок для управления в режиме без обратной связи пропорциональными клапанами (распределителями).

  • Усилитель подает ток, изменяющийся в зависимости от опорного сигнала, но независимо от колебаний температуры или сопротивления нагрузки.
  • Ступень широкоимпульсного модулятора (ШИМ) блока питания электромагнита позволяет снизить гистерезис клапана, тем самым улучшая точность управления.
  • Электроразъем настраивается для разных значений максимально тока и частоты переключения, оптимизируется для управления различными клапанами.
  • Настройка блока производится при помощи кнопок и дисплея находящихся внутри его корпуса, либо при помощи компьютера, используя протокол RS232 с программным обеспечением EDC-PC.
Код для заказа:
1 2 3 /
4 5
EDC-1 1 1 10 E0
1 Цифровой усилитель с электрическим разъемом DIN 43650 для одиночных распределителей
2 максимальный ток 1 = 860 мА
2 = 1200 мА
3 = 1600 мА
4 = 1880 мА
5 = 2600 мА
3 Частота переключения 1 = 100 Гц
2 = 200 Гц
3 = 300 Гц
4 = 400 Гц
5 = 500 Гц
4 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
5 Опорный сигнал Е0 = напряжение 0... +10 В (стандарт)
Е1 = ток 4... 20 мА
Е2 = напряжение 0...+5 В
Пример кода для заказа: EDC-122/10E0 - электронный блок управления для пропорционального клапана, 0-10 В, 1200 мА, 200 Гц.

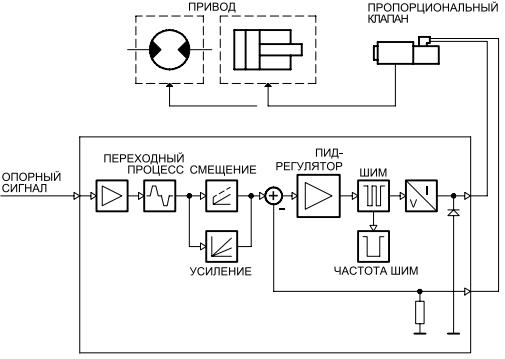

Функциональная блок-схема:
