Блок управления электронный для пропорциональных распределителей без обратной связи EDM-M*

Характеристики
Артикул
EDM-M*
Питание
10 … 30 В DC
Максимальный выходной ток
800 - 2750 мА
Частота ШИМ
100…400 Гц
Входные сигналы
0…±10 В / 4…20 мА
Температура эксплуатации
-20...+70 ºС
Дополнительно
Монтаж на DIN-рейку Три варианта исполнения
Подробное описание

Электронный блок EDM-M* представляет собой цифровой усилитель для управления пропорциональными распределителями без обратной связи.

  • Устанавливается на рейку DIN EN 50022.
  • Усилитель подаёт ток, прямо пропорциональный опорному сигналу и не зависящий от колебаний температуры или сопротивления нагрузки.
  • Ступень широтноимпульсного модулятора позволяет снизить гистерезис клапана, тем самым улучшая точность управления.

Блок EDM-M выпускается в трёх основных вариантах:

  1. для управления распределителями с одним электромагнитом (М1);
  2. с двумя электромагнитами (М2);
  3. для независимого управления двух распределителей с одним электромагнитом (М3).

Каждый вариант выпускается в подвариантах на несколько максимальных токов и частот переключения (ШИМ), которые оптимизируются с учётом типа управляемого клапана.

Код для заказа:
1 2 3 4 5 6 / 7 8 - 9
EDM-M 3 1 1 1 1 30 E0 B
1 Цифровой усилитель для пропорциональных распределителей без обратной связи, монтаж на рейку DIN EN 50022
2 Вариант исполнения 1 = гидрораспределитель с одним электромагнитом
2 = гидрораспределитель с двумя электромагнитами
3 = независимое управление двумя гидрораспределителями с одним электромагнитом
3 Максимальный ток 1 = 860 мА
2 = 1200 мА
3 = 1600 мА
4 = 1880 мА
5 = 2600 мА
Примечание: укажите 2 варианта исполнения для вида канала М3
4 Максимальный ток для второго канала 1 = 860 мА
2 = 1200 мА
3 = 1600 мА
4 = 1880 мА
Примечание: только для EDM-M3, для других версий - пропустить
5 Частота переключения (ШИМ) 1 = 100 Гц
2 = 200 Гц
3 = 300 Гц
4 = 400 Гц
6 Частота переключения (ШИМ) второго канала 1 = 100 Гц
2 = 200 Гц
3 = 300 Гц
4 = 400 Гц
7 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39
8 Опорный сигнал
Е0 = напряжение 0... +10 В (стандарт)
Е1 = ток 4... 20 мА
9 Функция разъема 12 пин А = внешний сигнал разрешения
В = внутренний сигнал разрешения (стандарт)
Пример кода для заказа: EDM-M1111/30E0-B - электронный блок управления для пропорционального клапана, 2 независимых солен, +/-10В.

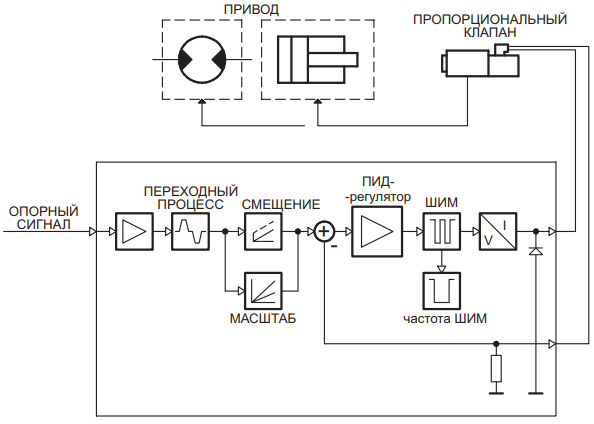

Функциональная блок-схема:





Примечание: Программное обеспечение EBC доступно на нашем сайте www.pneumax.ru, в разделе гидравлика (электронные усилители). Для подключения блока к ПК или ноутбуку необходим микро USB-кабель (тип USB A микро USB B).
EDMPC/30 - кабель к электронному блоку тип EDM*/30.
