EWM-A-SV Усилитель аналоговый для управления сервоклапанами

Характеристики
Артикул
EWM-A-SV
Напряжение питания, В, пост.тока
18 ÷ 30 включая пульсации
Потребляемый ток
100 мА + потребляемая мощность датчиком (макс.300 мА)
Величина входного сигнала управления по положению
± 10 В (RI = 100 кОм)
Выходной ток
10...200мА (выбор за счет выставления встроенных DIL-переключателей) (RI = 33 Ом для Imax)
Смещение (Offset)
% ± 10
Размеры корпуса
120 x 99 x 23 мм
Подробное описание

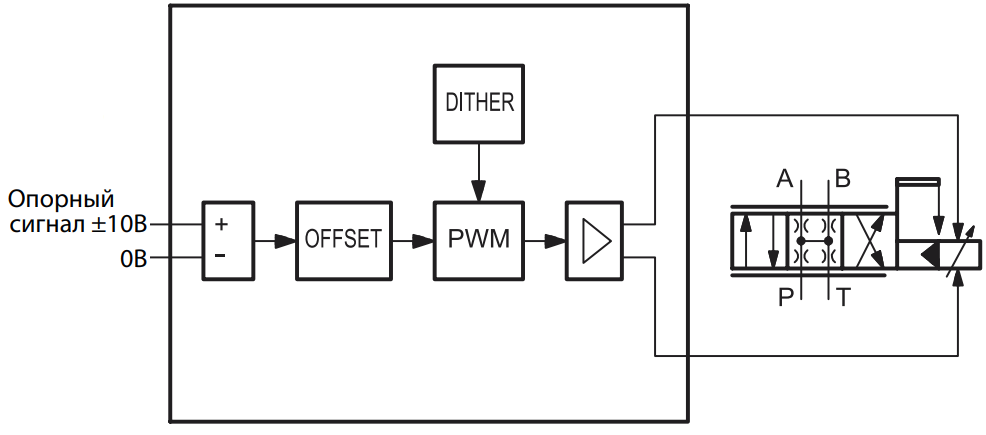

Данная карта разработана для динамического управления сервоклапанами при помощи токового выходного сигнала, имеющего также управление по обратной связи.

  • Данная карта представляет собой аналоговый усилитель, на вход которого подается аналоговый сигнал управления ±10В.
  • Карта усиливает данный опорный сигнал и трансформирует его в миллиамперы, которые в качестве выходного сигнала с карты поступают на встроенные в сервоклапане DIL-переключатели c шагом в 10мА.
  • Пропорционально данному сигналу сервоклапан отрабатывает соответствующие величины.
  • Эта карта также оснащена дополнительным выходом для питания внешнего потенциометра.
