Карта управления давлением и усилием в следящих системах цифровая EWM-P-AA

Характеристики
Артикул
EWM-P-AA
Питание
12 … 30 В DC
Входной сигнал
0...10 В / 4...20 мА
Точность сигнала по давлению
0,1%
Выход по обратной связи
0...10 В / 4...20 мА
Выходной сигнал
1,0 - 1,6 - 2,6 А
Температура эксплуатации
20...+60 ºС
Дополнительно
Монтаж на DIN-рейку
Подробное описание

Карта EWM-P-AA предназначена для управления предохранительными и редукционными клапанами в системах с обратной связью по давлению.

Входной сигнал передается прямо на выход карты и служит управляющим сигналом для установки величины давления на клапане, а сигнал по обратной связи позволяет только компенсировать ошибки линеаризации. В большинстве случаев оптимизация возможна без применения датчиков (нужен только манометр).

Карта позволяет устанавливать следующие параметры:

  • рампы;
  • ПИД параметры;
  • осцилляцию;
  • частоту и амплитуду;
  • ШИМ;
  • максимальное и минимальное давление.
Карта имеет интерфейс RS232C и настраивается при помощи ноутбука с применением набора EWMPC.

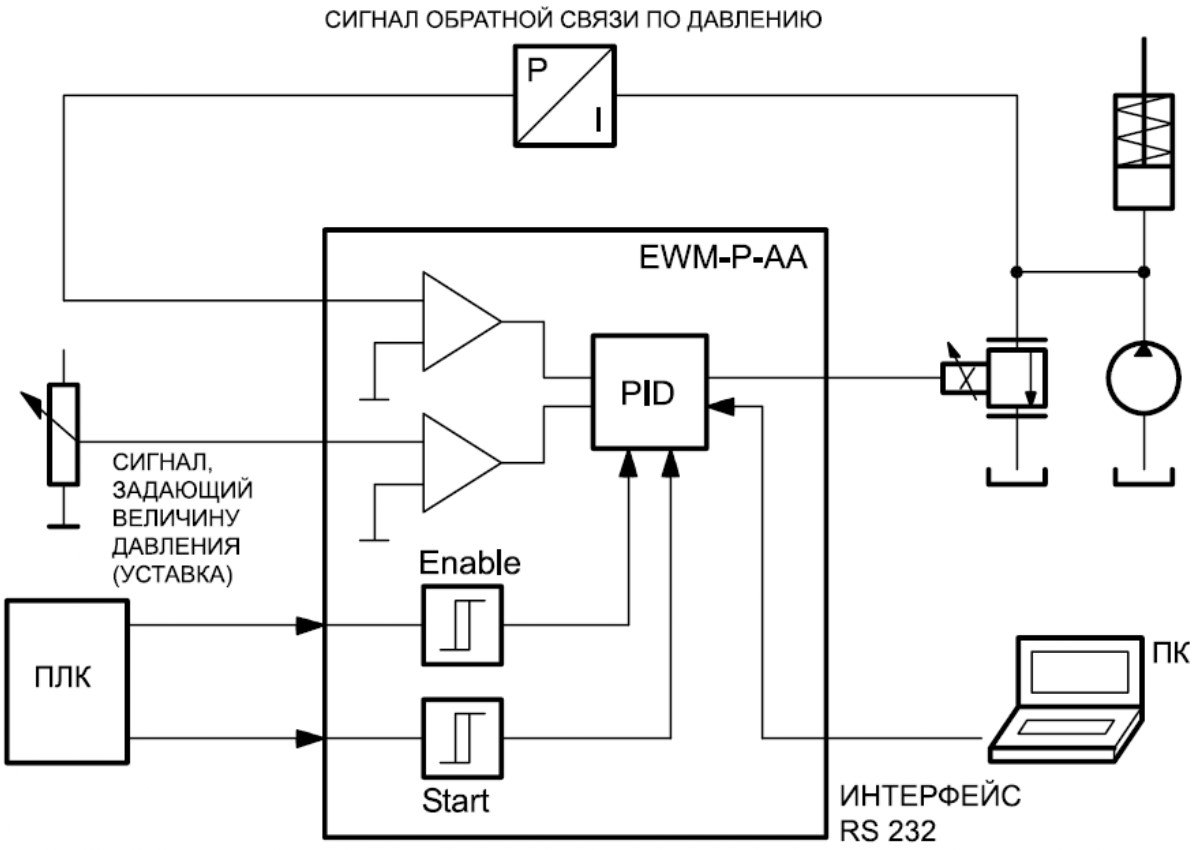

Функциональная блок-схема:

Коды для заказа

Код Описание
EWM-Р-AA/20M1_3895000001АА/20М1_3895000001   Цифровая карта управления давлением и усилием в следящих системах, с усилителем мощности
