Карта управления аналоговая позиционированием в следящих системах, с аналоговым сигналом по обратнои связи EWM-S-AA

Характеристики
Артикул
EWM-S-AA
Питание
12 … 30 В DC
Входной сигнал по положению
0...10 В / 4…20 мА
Входной сигнал по скорости
0...10 В
Выходной сигнал
±10В / 4…20 мА / 1,0 - 1,6 - 2,6 А
Выход по обратной связи
0...10В / 4…20 мА
Температура эксплуатации
-20 ...+60 ºС
Дополнительно
Точность позиционирования 0,01% Монтаж на DIN-рейку
Подробное описание

  • Карта EWM-S-AA разработана для простого управления перемещением гидравлических исполнительных механизмов в следящих гидросистемах. Положение задается входными сигналами.

  • Карта управляет пропорциональным распределителем со встроенной электроникой. В качестве дополнения карта может оснащаться встроенным усилителем мощности.

  • Данная карта позволяет эффективно применять пропорциональные клапаны с положительным и нулевым перекрытием.

  • Карта позволяет также управлять скоростью перемещения.

  • Карта имеет интерфейс RS232C и настраивается при помощи ноутбука с применением набора EWMPC.

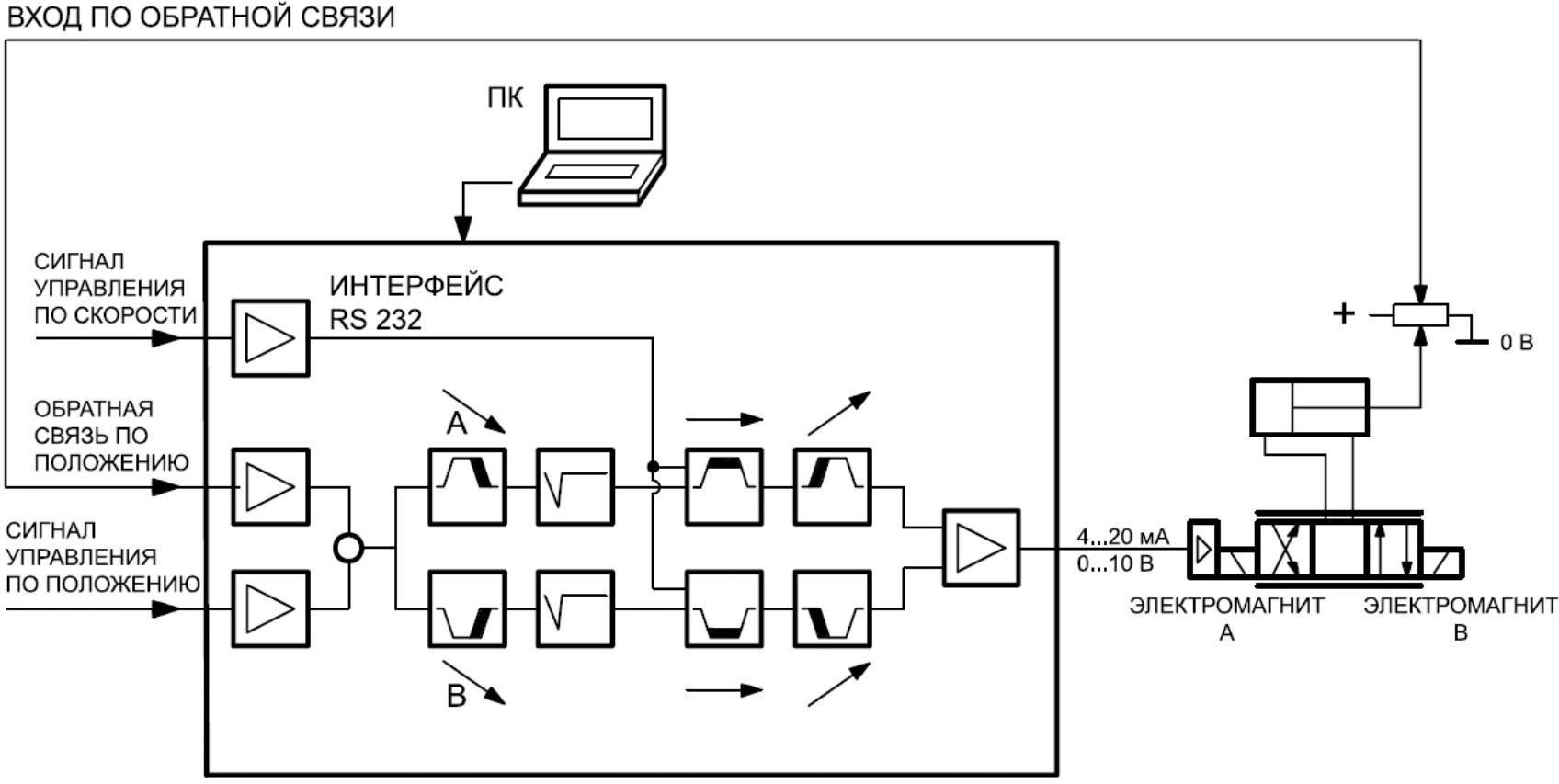

Функциональная блок-схема:

Код для заказа:
 Код Описание
EWM-S-AA/20E0_3894100100АА/20Е0_3894100100 Аналоговая карта управления позиционированием в следящих системах, с аналоговым сигналом по обратной связи
