Карта управления осями (положение и давление) с интерфейсом сообщения PROFIbus EWM-SP-DAD

Характеристики
Артикул
EWM-SP-DAD
Питание
12 … 30 В DC
Входной сигнал
ID номер 1810h - через Profibus DP
Выходной сигнал
±10В / 4…20 мА
Выход по обратной связи по давлению
SSI / 0...10 В / 4...20 мА
Выход по обратной связи по положению
0...10 В / 4…20 мА
Точность позиционирования
±2 бита от разрешения датчика
Температура эксплуатации
-20...+60 ºС
Дополнительно
Монтаж на DIN-рейку
Подробное описание
  • Карта EWM-SP-DAD разработана для управления перемещением гидравлических исполнительных механизмов в следящих гидросистемах с высокой точностью с применением инкрементального (SSI) или аналогового датчика положения.
  • Дополнительно в карте реализовано управление по давлению для одного или двух датчиков.
  • Карта представляет собой осевой контроллер, общающийся с основным ПЛК через встроенный интерфейс Profibus.
  • Данная карта позволяет эффективно применять пропорциональные клапаны с положительным и нулевым перекрытием.
  • Карта имеет интерфейс RS232C и настраивается при помощи ноутбука с применением набора EWMPC.

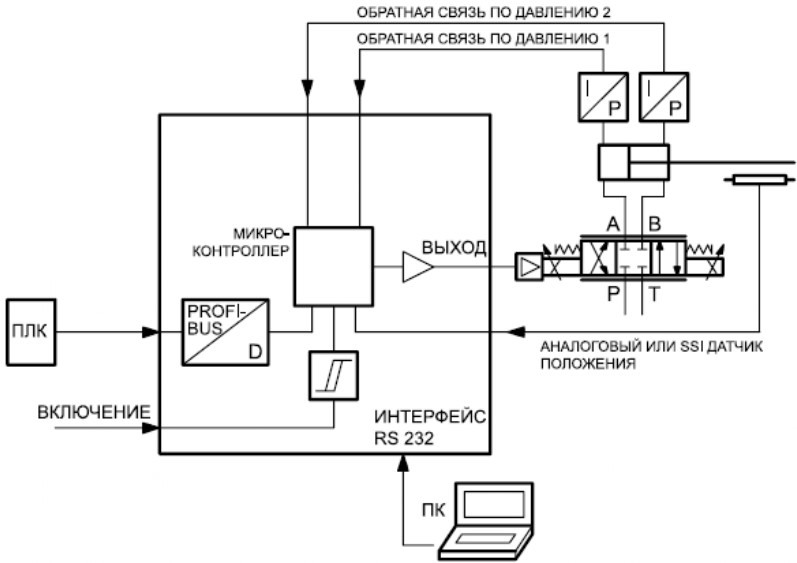

Функциональная блок-схема:

Коды для заказа
 Код Описание
EWM-SP-DAD/20E Карты управления позиционированием и давлением с интерфейсом PROFIBUS.
