UEIK-1* Блок управления электронный для пропорциональных клапанов с одной катушкой и без обратной связи

Характеристики
Артикул
UEIK-1*
Тип
Eurocard
Питание
22 … 30 В DC
Максимальный выходной ток
800 / 1200 мА
Частота ШИМ
80…370 Гц
Входные сигналы
0…10 В / 4…20 мА
Температура эксплуатации
0...+50 ºС
Подробное описание

UEIK-1* представляет собой блок типа Eurocard для управления пропорциональными клапанами без обратной связи и с одной катушкой.

  • Усилитель подает ток, изменяющийся в зависимости от опорного сигнала, но не зависящий от колебаний температуры или сопротивления нагрузки. Ступень широтноимпульсного модулятора (ШИМ) блока питания электромагнита позволяет снизить гистерезис клапана, тем самым улучшая точность управления. На передней панели установлены светодиоды и потенциометры для контроля состояния и настройки блока.

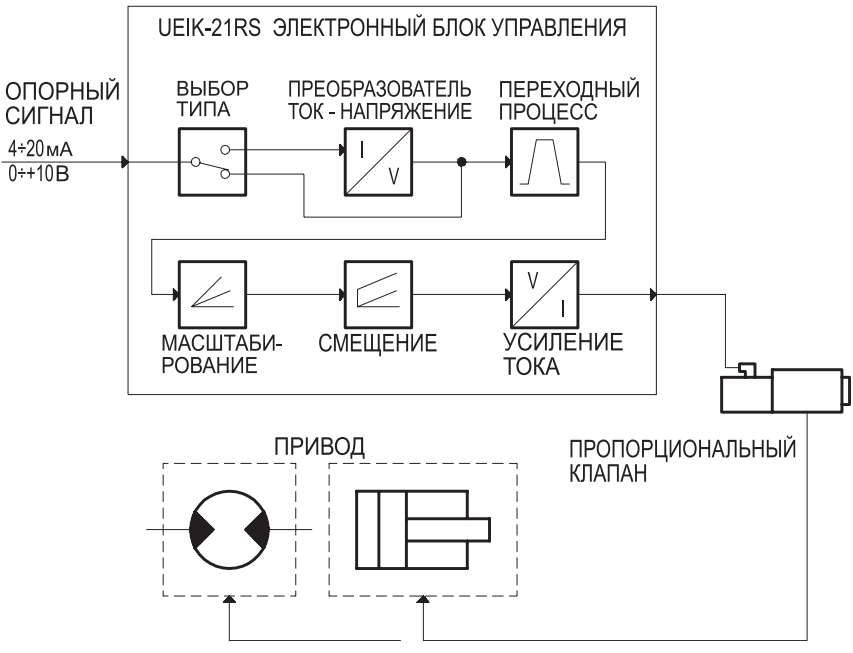

Функциональная блок-схема:

Код для заказа:
U E I K - 1 / 51 - 24
Электронный блок управления типа Eurocard
Для пропорциональных клапанов без обратной связи и с одной катушкой Максимальный ток:
1 = 800 мА
2 = 1200 мА
Серийный № (монтажные размеры и электрические схемы остаются неизменными для серий от 50 до 59) Напряжение питания = 24 В постоянного тока
Пример кода для заказа: UEIK-11/51-24, UEIK-12/51-24.
