UEIK-11RS* Блок управления электронный для пропорциональных распределителей с одним электромагнитом и обратной связью по положению золотника

Характеристики
Артикул
UEIK-11RS*
Тип
Eurocard
Питание
22 … 30 В DC
Частота ШИМ
80…370 Гц
Максимальный выходной ток
Входные сигналы
0…10 В / 4…20 мА
Температура эксплуатации
0...+50 ºС
Подробное описание

UEIK-11RS*/52 представляет собой блок типа Eurocard для управления в режиме с обратной связью по положению золотника электромагнитными пропорциональными клапанами с одной катушкой.

  • Блок управляет положением золотника клапана в соответствии с входным опорным сигналом, обеспечивая линейность регулировки с минимальным гистерезисом. На передней панели установлены светодиоды, которые индицируют текущее состояние блока, и потенциометры для оптимизации рабочих параметров.

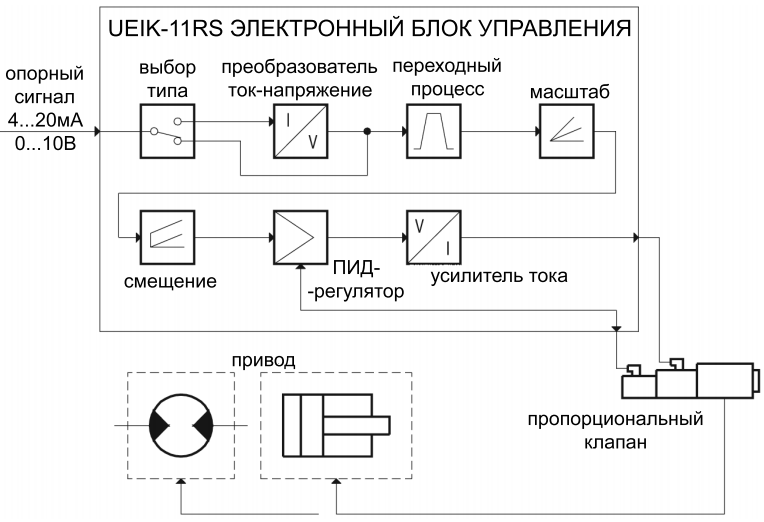

Функциональная блок-схема:

Код для заказа:
U E I K - 11 R S
/ 52 - 24
Электронный блок управления типа Eurocard
Для пропорциональных клапанов с одной катушкой Обратная связь по положению золотника
Q: для регулятора расхода типа RPCER1/52
D: для гидрораспределителей типа DSE3F-S*
Серийный № (монтажные размеры и электрические схемы остаются неизменными для серий от 50 до 59) Напряжение питания = 24 В постоянного тока
Пример кода для заказа: UEIK-11RSQ/52-24.
