Блок управления электронный для пропорциональных распределителей с двумя катушками и без обратной связи UEIK-2*

Характеристики
Артикул
UEIK-2*
Питание
22 … 30 В DC
Частота ШИМ
80…370 Гц
Максимальный выходной ток
800 / 1200 мА
Входные сигналы
0…10 В / 4…20 мА
Температура эксплуатации
0...+50 ºС
Тип
Eurocard
Подробное описание

UEIK-2* представляет собой блок типа Eurocard для управления пропорциональными распределителями с двумя катушками в режиме без обратной связи.

  • Усилитель подает ток, изменяющийся в зависимости от опорного сигнала, но не зависящий от колебаний температуры или сопротивления катушки распределителя. Ступень ШИМ блока питания электромагнита позволяет снизить гистерезис клапана, тем самым улучшая точность управления. Передняя панель снабжена светодиодами, которые индицируют состояние блока, и потенциометрами для оптимальной настройки блока.

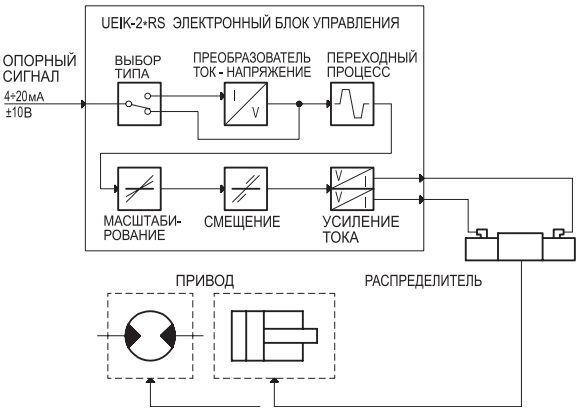

Функциональная блок-схема:

Код для заказа:
U E I K - 2 / 51 - 24
Электронный блок управления типа Eurocard
Для пропорциональных клапанов с двумя катушками и без обратной связи Максимальный ток:
1 = 800 мА
2 = 1200 мА
Серийный № (монтажные размеры и электрические схемы остаются неизменными для серий от 50 до 59) Напряжение питания = 24 В постоянного тока
Пример кода для заказа: UEIK-21/51-24, UEIK-22/51-24.
