Блок управления электронный для пропорциональных распределителей с двумя катушками и без обратной связи UEIK-2*RL

Характеристики
Артикул
UEIK-2*RL
Питание
22 … 30 В DC
Частота ШИМ
80…370 Гц
Входной сигнал
±10 В
Температура эксплуатации
0...+50 ºС
Максимальный выходной ток
800 / 1200 мА
Тип
Eurocard
Дополнительно
До 4-х рамп
Подробное описание

UEIK-2*RL представляет собой блок типа Eurocard для управления в режиме без обратной связи электромагнитными пропорциональными клапанами с возможностью выбора одной их 4-х фиксированных настроек опорного сигнала и переходного процесса.

  • Блок пригоден для выполнения рабочих циклов «медленный-быстрый». На передней панели установлены светодиоды, индицирующие текущее состояние блока, и потенциометры для оптимизации рабочих параметров.

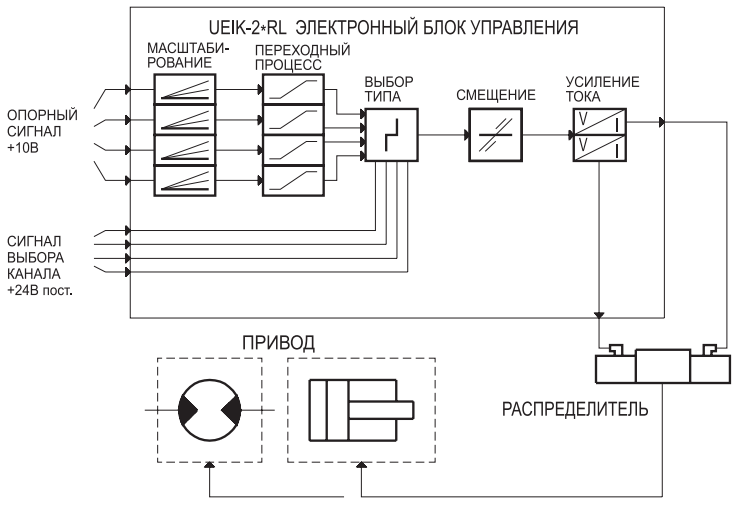

Функциональная блок-схема:


Код для заказа:
U E I K - 2 R L / 52 - 24
Электронный блок управления типа Eurocard
Для пропорциональных распределителей с двумя катушками Максимальный ток:
1 = 800 мА
2 = 1200 мА
Для распределителей типа DSE3F
Серийный № (монтажные размеры и электрические схемы остаются неизменными для серий от 50 до 59) Напряжение питания = 24 В постоянного тока
Пример кода для заказа: UEIK-21RL/52-24, UEIK-22RL/52-24.
