Блок управления электронный для пропорциональных распределителей с двумя электромагнитами и обратной связью по положению золотника UEIK-21RSD

Характеристики
Артикул
UEIK-21RSD
Питание
22 … 30 В DC
Частота ШИМ
80…1600 Гц
Входные сигналы
0…10 В / 4…20 мА
Температура эксплуатации
0...+50 ºС
Тип
Eurocard
Максимальный выходной ток
1 А
Подробное описание

UEIK-21RSD представляет собой блок типа Eurocard для управления в режиме с обратной связью по положению золотника электромагнитными пропорциональными клапанами с двумя катушками.

  • Блок управляет положением золотника клапана в соответствии с входным опорным сигналом, обеспечивая линейность регулировки с минимальным гистерезисом. На передней панели установлены светодиоды, которые инициируют текущее состояние блока, и потенциометры для оптимизации рабочих параметров.

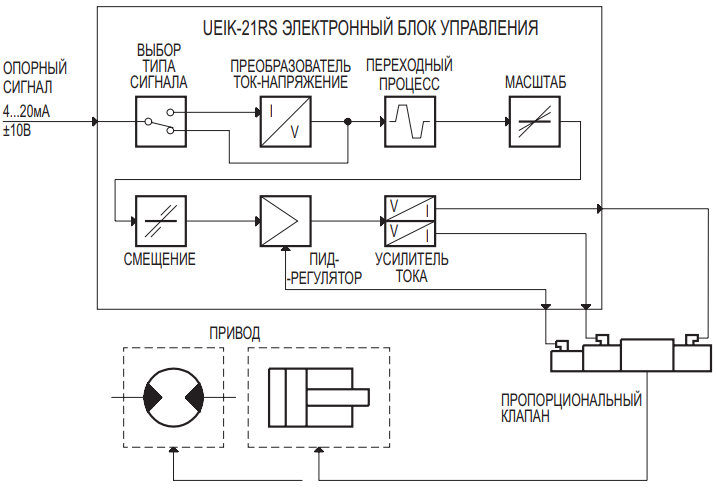

Функциональная блок-схема:

Код для заказа:
U E I K - 21 R S D / 52 - 24
Электронный блок управления типа Eurocard
Для пропорциональных клапанов с двумя электромагнитами Обратная связь по положению золотника
Для распределителей типа DSE3F
Серийный № (монтажные размеры и электрические схемы остаются неизменными для серий от 50 до 59) Напряжение питания = 24 В постоянного тока
Пример кода для заказа: UEIK-21RSD/52-24.
