LC*, LP* Встраиваемые элементы (логические элементы)

Характеристики
Артикул
LC*, LP*
Типоразмеры
DN16 - DN63
Рабочее давление
420 бар
Расход
до 5000 л/мин
Температура эксплуатации
-20°C...+80°C
Дополнительно
Патронно-притычной монтаж
Подробное описание
схема LC_LP.pngЛогические элементы представляют собой встраиваемые клапаны, предназначенные для установки в блоках или плитах. Они могут поставляться в шести различных размерах: LC16, LC25, LC32, LC40, LC50, LC63

Предназначены для создания сложных гидравлических контуров с использованием функциональных компактных блоков при высоких значениях расхода и низкими падениями давления.

Состоят из встраиваемого клапана с посадочным местом по ISO 7368/DIN 24342 и крышкой. Крышка включает в себя линии управления встраиваемыми клапанами; некоторые версии предназначены для установки клапанов СЕТОР 3 для реализации различных функций управления.

Для номинальных размеров 25, 32, 40, 50, и 63 доступна версия, обеспечивающая уменьшение утечек путем установки уплотнительного кольца в седло номер 5.

Встраиваемые клапаны состоят из гильзы, собственно клапана и прижимной пружины. Клапан может быть либо стандартным (S), либо с виброгасящим наконечником (D), пригодным для плавного управления потоком во время фаз открытия и закрытия клапана.

Существует два различных вида встраиваемых клапанов:

1. Тип Q: этот клапан используется для управления расходом и направлением, а также в качестве обратного клапана.

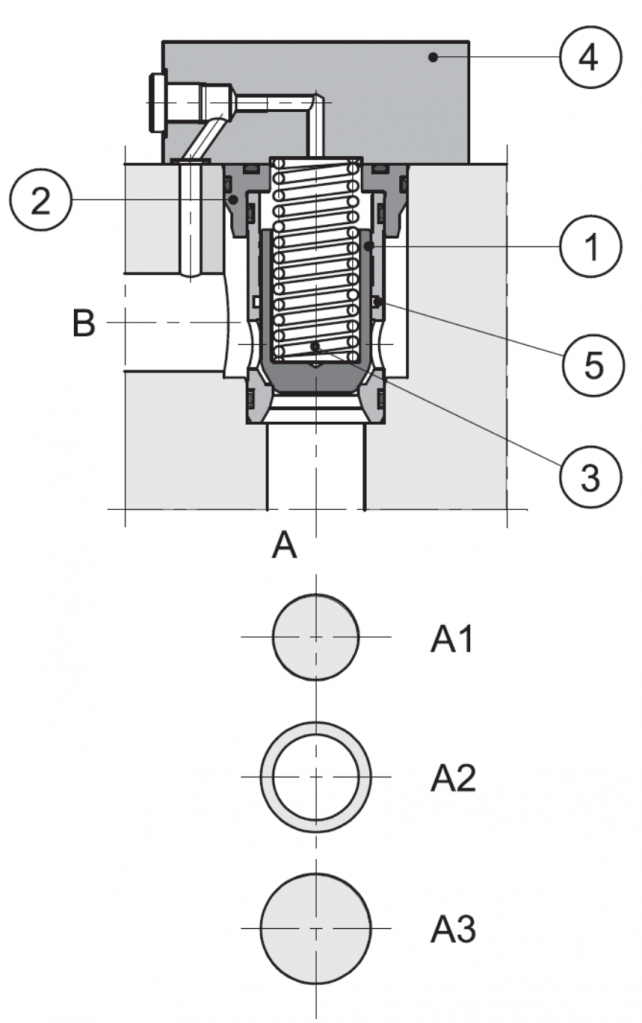

Используемые площади:
  • А1 - соответствует площади диаметра седла считающейся условной площадью = 1
  • А3 - соответствует площади внутреннего диаметра гильзы
  • А2 - соответствует разнице между А3-А1
Отношение площадей А1/А3 составляет 1/1,5.

Клапан открывается когда давление, воздействующее либо на площадь А1 (поток от А к В) или на площадь А2 (поток от В к А), превышает давление, воздействующее на площадь А3 (добавленное к значению напряжения пружины).

2. Тип Р: этот клапан используется для управления давлением.
В этом случае площади А1 и А3 равны (отношение площадей составляет 1:1) и клапан только обеспечивает движение потока от А к В.

Код для заказа встраиваемых клапанов

1 2 - 3 4 / 5 6
LC 16 QS 0.5 20 N

1 Встраиваемый клапан
2 Типоразмер 16 = ND16
25 = ND25
32 = ND32
40 = ND40
50 = ND50
63 = ND63
3 Тип клапана QS = отношение площадей (A1/A3) = 1 : 1,66 (управление расходом)
QD = отношение площадей (A1/A3) = 1 : 1,66 (управление расходом с виброгасящим наконечником)
PS = отношение площадей (A1/A3) = 1 : 1 (управление давлением)
4 Номинальное давление срабатывания 0,5 = 0,5 бар
1 = 1 бар (ТОЛЬКО ДЛЯ ТИПА ND63)
2 = 2 бара (НЕ ДОСТУПНО ДЛЯ ТИПА ND63)
4 = 4 бара
5 Номер серии 20 = для QS и QD
21 = для PS
Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29
6 Уплотнения N = уплотнения NBR для минеральных масел

Код для заказа крышек встраиваемых клапанов

1 2 3 / 4 5
LP 16 R 20 N

1 Крышка для встраиваемого двухлинейного клапана типа LC
2 Типоразмер 16 = ND16
25 = ND25
32 = ND32
40 = ND40
50 = ND50
63 = ND63
3 Тип крышки R = с внешним пилотным управлением, реализующая функцию обратного клапана и управления потоком
D = с функцией обратного клапана и управления потоком
DZ = с функцией управления потоком и возможностью управления другими клапанами
DF1 = с функцией обратного клапана и управления потоком, клапаном «ИЛИ» с 2-мя линиями пилотного управления
DF2 = с функцией обратного клапана и управления потоком, клапаном «ИЛИ» с приоритетным управлением по 2-м линиям пилотного управления
Q = с функцией управления потоком
DP* = с функцией управления по давлению
DPE* = с функцией управления по давлению
4 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29
5 Уплотнения N = уплотнения NBR для минеральных масел

Код для заказа контролируемых встраиваемых элементов

1 2 3 - 4 5 6 / 7 8
LCM 16 D Q D 4 20 DN

1 Логический элемент с закрытым контуромм электрической обратной связи
2 Типоразмер 16 = Ду 16
25 = Ду 25
32 = Ду 32
40 = Ду 40
3 Тип крышки D = с функцией обратного клапана и управления потоком
Z = с функцией управления потоком и возможностью управления другими клапанами
4 Отношение площадей встраиваемого клапана Q = (A1/A3) = 1 : 1,5
5 Вариант исполнения D = версия с виброгасящим наконечником
6 Давление срабатывания 4 = 4 бара
7 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29
8 Уплотнения N = уплотнения NBR для минеральных масел
