VR*-I Клапан обратный картриджного типа

Характеристики
Артикул
VR*-I
Типоразмеры
DN6, DN10, DN16
Рабочее давление
до 320 бар
Расход
до 300 л/мин
Температура эксплуатации
-20... +80 ºС
Дополнительно
Патронный монтаж
Подробное описание

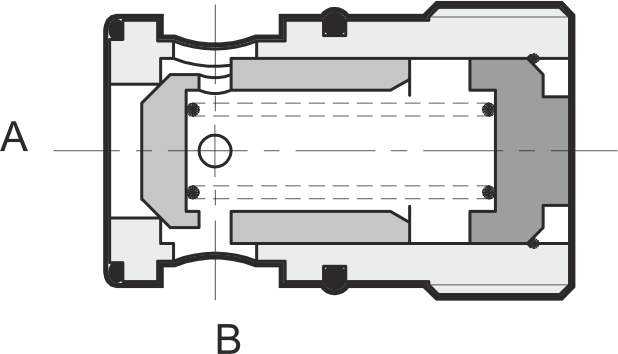

схема VRI.pngКлапаны VR*-I представляют собой однолинейные обратные клапаны с конструкцией встраиваемого типа и могут использоваться в блоках или в панелях.

В свободном состоянии тарелка обратного клапана, представляющая собой конус уплотняющего типа, остаётся закрытой при помощи пружины с фиксированной настройкой.

Тарелка открывается, когда давление на входной линии "A" превышает значение, установленное на пружине, добавленное к давлению на выходной линии "B".

Может поставляться в трёх размерах для расходов до 300 л/мин и с тремя различными установленными значениями давления срабатывания.

Рабочие характеристики обратного клапана VR*-I

Клапан Номинальный
размер
Максимальный
расход (л/мин)
Масса (кг)

Максимальное давление
(бар)

рабочее пиковое
VR 2-I 1/4’’ 50 0,1 320 320
VR 5-I 3/4’’ 150 0,2 250 320
VR 7-I 1’’ 1/4 300 0,8

Код для заказа обратного клапана VR*-I

1 2 - 3 4 / 5 / 6
VR 2 I 1 32 V

1 Обратный клапан
2 Типоразмер 2 = 1/4’’
5 = 3/4’’
7 = 1’’ 1/4
3

I = Встраиваемый тип

4 Давление срабатывания 1 = 0,5 бар
3 = 5 бар
4 = 10 бар
5 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39
6 Уплотнения Пропустить в случае использования минеральных масел
V = уплотнения FPM для особых типов жидкостей
