Клапан обратный стыковой монтаж VR*-P

Характеристики

Артикул

VR*-P

Рабочее давление

до 350 бар

Расход

до 400 л/мин

Температура эксплуатации

-20...+80 ºС

Дополнительно

Различные типоразмеры и давления открытия. Притычной монтаж

Каталог

Краткий

Подробный

CAD модель

VR-P.rar

Купить

Подробное описание

Клапаны VR*-P представляют собой однолинейные обратные клапаны, разработанные в версии для стыкового монтажа на промежуточной плите.

В свободном состоянии тарелка клапана, представляющая собой конус уплотняющего типа, остаётся закрытой при помощи пружины с фиксированной настройкой.

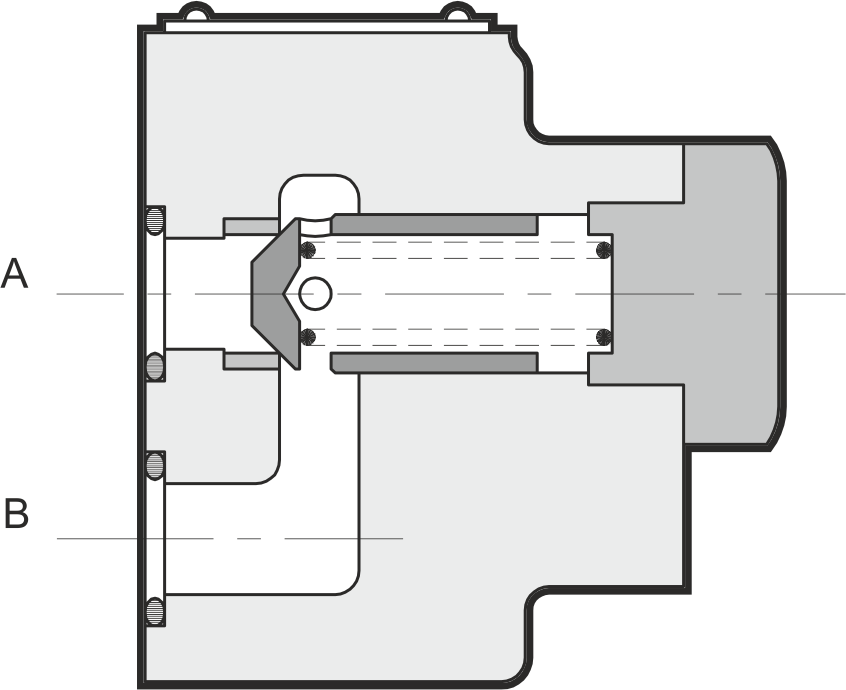

Тарелка открывается, когда давление на входной линии "A" превышает значение, установленное на пружине, добавленное к давлению на выходной линии "B".

Может поставляться в одном из трёх размеров, для величин расхода до 400 л/мин и с тремя различными установленными значениями давления срабатывания.

Рабочие характеристики

Клапан	Номинальный размер	Максимальный расход (л/мин)	Масса (кг)	Максимальное рабочее давление (бар)
VR3-P	3/8’’	100	2,3	350
VR5-P	3/4’’	200	4,8	350
VR7-P	1’’ 1/4	400	9	250

Код для заказа

1	2	-	3	4	/	5	/	6
VR	2	-	P	1	/	10	/	V

1	Обратный клапан
2	Типоразмер	3 = 1/4’’ 5 = 3/8’ 7 = 1/2’’
3	Монтаж	P = стыковой монтаж на промежуточной плите
4	Давление открытия	1 = 0,35 бар 3 = 5 бар 4 = 10 бар
5	Номер серии	10 = для VR3-P и VR5-P 11 = для VR7-P Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
6	Уплотнения	Пропустить в случае использования минеральных масел V = уплотнения FPM для особых типов жидкостей

Скачать 2D и 3D модели товара «Клапан обратный стыковой монтаж VR*-P» Вы можете по кнопке «CAD-модель» выше.
