DZC* Клапан балансировочный

Характеристики
Артикул
DZC*
Диапазон температуры окружающей среды (C°)
-20...+50 С
Максимальное рабочее давление, бар
350 бар
Масса
6,5...15 кг
Диапазон температуры рабочей жидкости
-20...+80 С
Рекомендуемая вязкость
25 сСт
Максимальный расход
150...500 л/мин
Диапазон вязкостей жидкости
10...400 сСт
Рекомендуемая фильтрация
25 мкм
Подробное описание

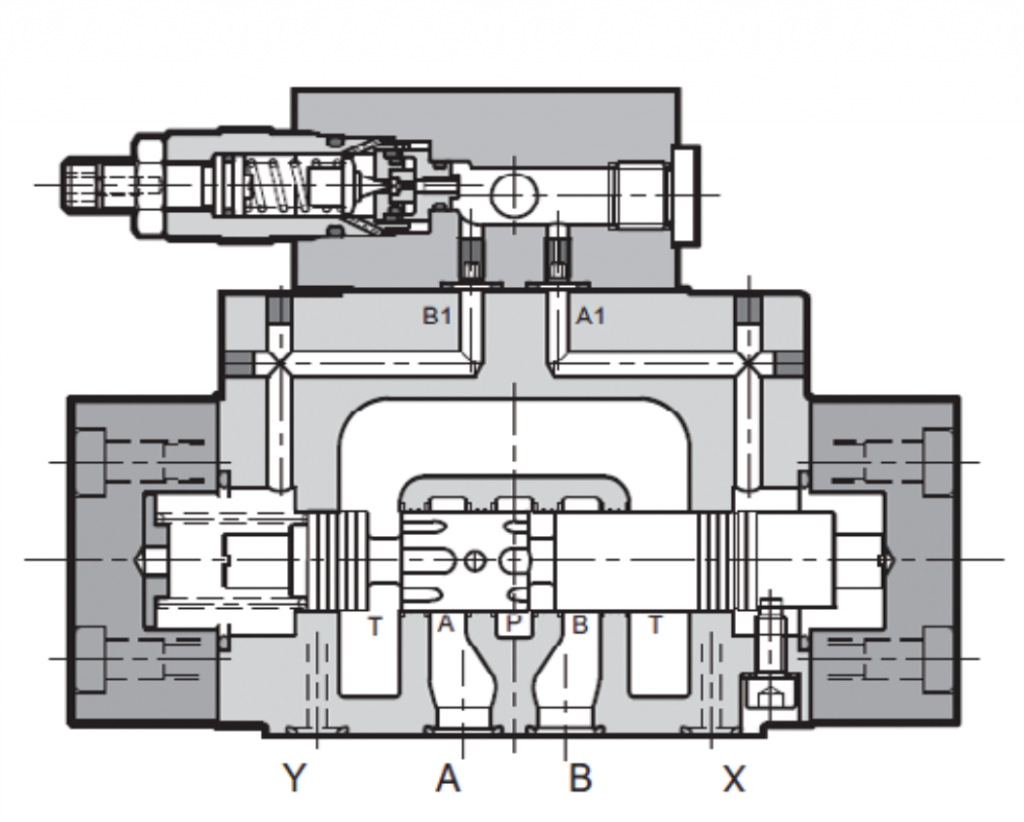

DZC.pngБалансировочные клапаны типа DZC* выполняют функцию редукционных клапанов, что наряду с понижением давления от линии Р до потребителя А дает возможность возврата потока от потребителя А к сливному отверстию Т в том случае, когда в отводящем контуре (потребитель А) создается давление выше установленного значения (типичный случай гидравлического противовеса или выравнивания нагрузки).

Данные клапаны имеют монтажную поверхность в соответствии со стандартами ISO 4401 (CETOP RP121H). Отверстие В не используется.




  Клапаны доступны для заказа в трех типоразмерах с расходами до 500 л/мин.
  • DZC5 CETOP P05 -  расход 150 л/мин
  • DZC5R ISO 4401-05 (CETOP R05) - расход 150 л/мин
  • DZC7 ISO 4401-07 (CETOP 07) - расход 300 л/мин
  • DZC8 ISO 4401-08 (CETOP 08)- расход 500 л/мин

Код для заказа

1 2

-

3

/

4 5

-

6 7

/

8
DZC 5 070 10 N I I K1

1 Балансировочный клапан
2 Размер 5 = CETOP P05 (Максимальный расход = 150 л/мин)
5R = ISO 4401-05 (CETOP R05) (Максимальный расход = 150 л/мин)
7 = ISO 4401-07 (CETOP 07) (Максимальный расход = 300 л/мин)
8 = ISO 4404-08 (CETOP 08) (Максимальный расход = 500 л/мин)
3 Диапазон регулировки давления 070 = от 0 до 70 бар
140 = от 0 до 140 бар
210 = от 0 до 210 бар
4 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
5 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
6 Управление I = внутреннее
E = внешнее
7 Дренаж I = внутренний
E = внешний
8 Регулировка Пропустить для варианта регулировки винтом с потайной шестигранной головкой
K1 = регулировочная ручка
