ZC2 Клапан балансировочный

Характеристики
Артикул
ZC2
Диапазон температуры окружающей среды (C°)
-20...+50 С
Максимальное рабочее давление, бар
350 бар
Масса
1,3 кг
Диапазон температуры рабочей жидкости
-20...+80 С
Рекомендуемая вязкость
25 сСт
Максимальный расход
25 л/мин
Диапазон вязкостей жидкости
10...400 сСт
Рекомендуемая фильтрация
25 мкм
Подробное описание

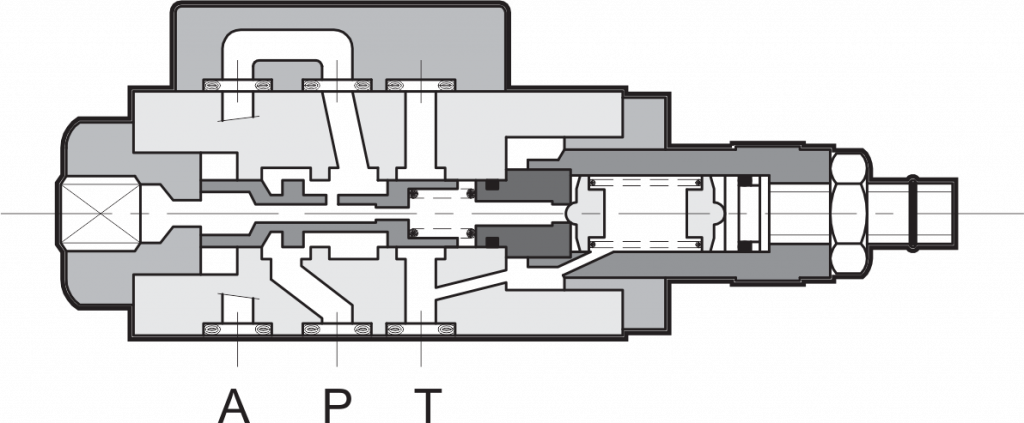

ZC2.pngБалансировочные клапаны типа ZC2 выполняют функцию редукционных клапанов, что наряду с понижением давления от линии Р до потребителя А дает возможность возврата потока от потребителя А к сливному отверстию Т в том случае, когда в отводящем контуре (потребитель А) создается давление выше установленного значения (типичный случай гидравлического противовеса или выравнивания нагрузки).

Данные клапаны имеют монтажную поверхность в соответствии со стандартами ISO 4401 (CETOP RP121H). Отверстие В не используется.

Код для заказа

1 2 - 3 4 / 5 / 6 / 7
ZC 2 P 5 R C 22

1 Балансировочный клапан
2 Размер 2 = CETOP 03 (Максимальный расход = 25 л/мин)
3 Монтаж P = стыковой монтаж на промежуточной плите
4 Диапазон регулировки давления 3 = от 10 до 70 бар
4 = от 30 до 140 бар
5 = от 50 до 210 бар
5 Регулировка Пропустить для варианта регулировки винтом с потайной шестигранной головкой
M1 = регулировочная ручка
6 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59
7 Уплотнения Пропустить для минеральных масел
V = уплотнения FPM для особых типов жидкостей
