Предохранительный клапан RQ*-P

Характеристики
Артикул
RQ*-P
Типоразмер
DN10, DN20, DN32
Рабочее давление
до 350 бар
Расход
до 500 л/мин
Температура эксплуатации
–20 до +70 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Различные варианты исполнения с разгрузкой и переключением уровней давления Три диапазона регулирования давления
Подробное описание
Перепускной предохранительный клапан с пилотным управлением; главная ступень имеет клапан с коническим уплотнением.

Стыковой монтаж на промежуточной плите выполняется в соответствии со стандартами ISO 6264 (CETOP RP 121H).

Клапаны серии RQ*-P позволяют перепускать полную подачу насоса даже при значениях давления, близких к заданной величине.

Широкие проходы обеспечивают снижение перепадов давления, повышая энергетический КПД установки.

Код для заказа

1 2 - 3 4 / 5 / 6 / 7
RQ 5 P 3 M 41 V

1 Двухступенчатый перепускной предохранительный клапан
2 Типоразмер 3 = CETOP R06 (МАКСИМАЛЬНЫЙ РАСХОД = 200 Л/МИН)
5 = CETOP R08 (МАКСИМАЛЬНЫЙ РАСХОД = 400 Л/МИН)
7 = CETOP R10 (МАКСИМАЛЬНЫЙ РАСХОД = 500 Л/МИН)
3 Монтаж P = стыковой монтаж на промежуточной плите
4 Диапазон регулировки давления 3 = до 70 бар
5 = до 210 бар
6 = до 350 бар
5 Регулировка Пропустить для вариантов регулировки винтом с потайной шестигранной головкой
M = регулировка рукояткой SICBLOC
6 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 40 до 49
7 Уплотнения Пропустить в случае минеральных масел
V = уплотнения FPM для специальных жидкостей

Монтажные плиты

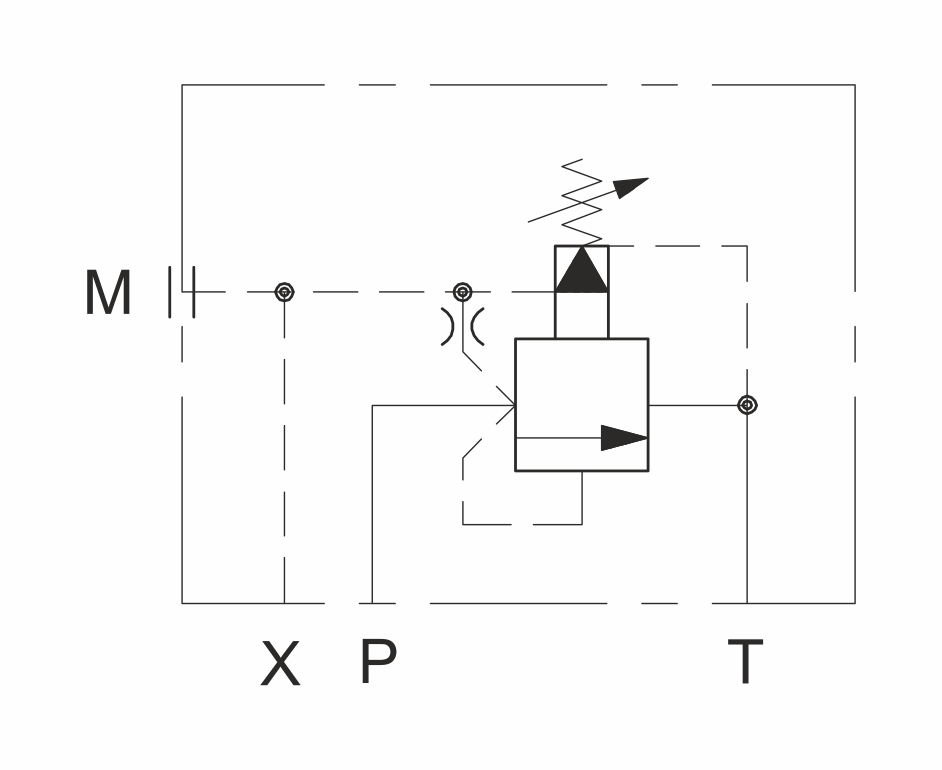

схема RQ-P.jpg
   RQ3-P  RQ5-P  RQ7-P
тип плиты  PMRQ3-A14G с задним расположением присоединительных отверстий   PMRQ5-A15G с задним расположением присоединительных отверстий PMRQ7-A17G с задним расположением присоединительных отверстий
размеры отверстий P и T      1/2“ BSP

         3/4“ BSP        1“ 1/4 BSP
 размеры отверстия X        1/4“ BSP        1/4“ BSP        1/4“ BSP

Скачать 2D и 3D модели товара «Предохранительный клапан RQ*-P» Вы можете по кнопке «CAD-модель» выше.
