Гидромотор шестеренный с внешним зацеплением ALM1

Характеристики
Артикул
ALM1
Рабочий объем
от 2.8 до 11.0 см3
Скорость вращения
до 5000 об/мин
Минимальная скорость вращения
700 об/мин
Максимальное рабочее давление
250 бар
Подробное описание

Шестерённые гидромоторы с внешним зацеплением являются составляющими гидросистем, в которых нужно передавать крутящий момент.

  • Вал ведущего колеса, проектируемый на расстоянии от фланца, закрепляется уплотнительным кольцом, в паре с металлическим, для усиления, оба кольца фиксируются зажимными кольцами.
  • Корпус шестеренного гидромотора спрофилирован посредством литья; крышка и фланец получены посредством литья под давлением. Все части гидромотора сделаны из специального высокопрочного алюминиевого сплава для уменьшения деформации при высоком давлении.
  • Колёса изготовляются из специальных сталей. Процесс их производства включает в себя цементацию и закалку. После колёса притираются и шлифуются для получения высокого качества чистоты поверхности.
  • Нужный профиль зуба и геометрические пропорции обеспечивают низкий уровень пульсации и низкий уровень шума в процессе работы гидромотора.
  • Втулки гидромотора изготавливаются из специального высокопрочного алюминиевого сплава с низким коэффициентом трения и производятся литьём под давлением, что придаёт им высокие антифрикционные и прочностные характеристики. Кроме того, они оснащаются антифрикционными подшипниками, посаженными с натягом.
  • Специальные симметричные компенсирующие зоны на втулках, уплотняемые специальными, предварительно спрофилированными уплотнениями со специальным защитным кольцом, позволяют полностью свободные перемещения втулок в осевом и радиальном направлениях, которые пропорциональны рабочему давлению гидромотора.
Таким образом, внутренние утечки в шестеренных гидромоторах заметно снижены, что гарантирует хорошие рабочие характеристики насоса (в показателях и механического и общего КПД) и необходимую смазку движущихся частей насоса.

Код для заказа шестеренного гидромотора:

Тип гидромотора
Рабочий объем
(см3/об)
Расход
(л/мин)
Максимальное давление Максимальная скорость
(об/мин)
Размеры
Р1 Рс Рр L M
ALM1- R-4- E1 2,8 3,9 250 240 270 5000 42 84,5
ALM1- R-5- E1
3,5 4,9 250 240 270 5000 43 86,5
ALM1- R-6- E1
4,1 5,9 250 240 270 4000 44 88,5
ALM1- R-7- E1
5,2 7,4 230 220 245 4000 45,5 91,5
ALM1- R-9- E1
6,2 8,8 230 220 245 3800 47 94,5
ALM1- R-11- E1
7,6 10,8 200 190 215 3200 49 98,5
ALM1- R-13- E1
9,3 13,3 180 170 195 2600 51,5 103,5
ALM1- R-16- E1
11,0 15,7 170 160 185 2200 54 108,5
Пример кода для заказа: ALM1A-D-2-S1 - вращение по часовой, 1,4 см3/об, фланец SAE A-A-2, 9T вал со шпонкой (S1), конические каналы, стандартные уплотнения.

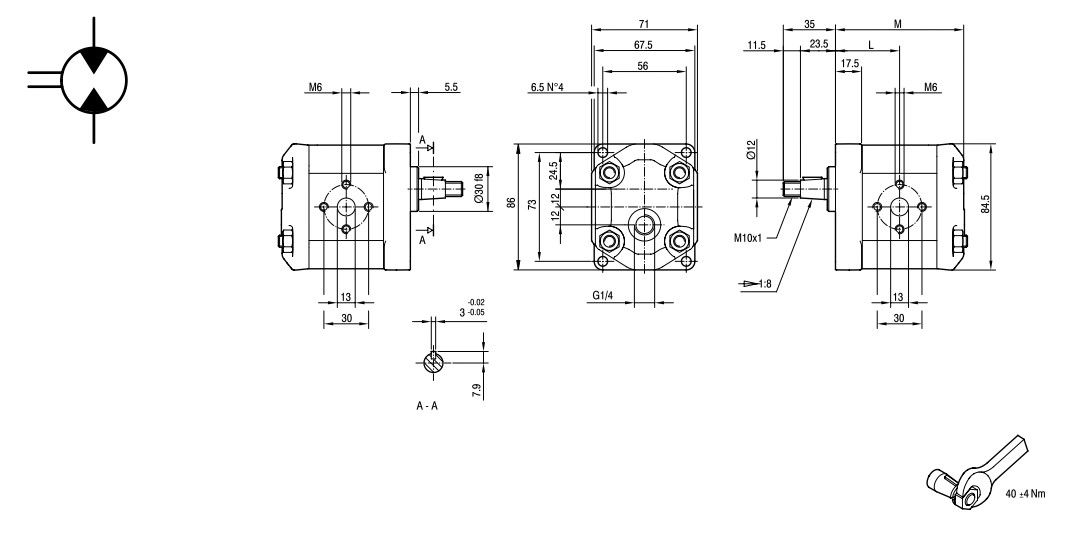

Схема гидромотора шестеренного с внешним зацеплением
