Насос гидравлический пластинчатый регулируемой производительности RV1D

Характеристики
Артикул
RV1D
Тип
Пластинчатый
Рабочий объем
от 6,3 до 100 см3
Рабочее давление
до 120 бар
Частота вращения
от 800 до 1800 об/мин
Дополнительно
Возможность многосекционного исполнения
Подробное описание

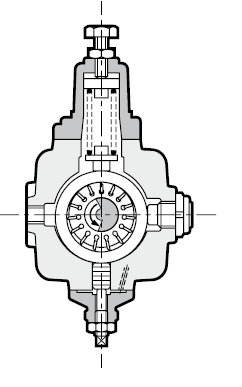

Насосы RV1D представляют собой пластинчатые насосы регулируемой производительности с механическим компенсатором давления. Компенсатор давления удерживает кулачковое кольцо насосной группы в эксцентричном положении при помощи пружины с регулируемой нагрузкой.
Когда давление подачи равно давлению, соответствующему настройке пружины, кулачковое кольцо мгновенно перемещается к центру, регулируя скорость потока до требуемого значения.
Потребление энергии снижено и адекватно в любой фазе цикла.
Насосная группа имеет гидростатические осевые компенсационные распределительные пластины, которые улучшают объемный КПД насоса и снижают износ его деталей.
Если требуется нулевая подача, насос подает жидкость только для компенсации любых возможных утечек и для линий управления, поддерживая постоянное давление в системе.
Время срабатывания компенсатора очень мало, что позволяет не использовать перепускной предохранительный клапан.


Рабочие характеристики

 размер насоса   016 020    025 032 040 050 063
 геометрический рабочий объем  см3/об 16 20 25 32 40    50 63
 Максимальный расход (при 1500 об/мин)     л/мин 26,8 33,7 42 50,1 64,5 76,5 94,5
 Максимальное рабочее давление     бар 120 100
 Диапазон регулировки давления     бар 20-120 30-100

Коды для заказа

1   -  2 3   -  4 5 6 7  / 8   9 10
    RV1D 063 PC 5 S  10  N   -

1 пластинчатый насос регулируемой производительности
2 Размер насоса типоразмер 05
RV1D-016=17,9 см3 /об
типоразмер 1
RV1D-020=22,5 см/об
RV1D-025=28 см/об
RV1D-032=33,4 см/об

типоразмер 2
RV1D-040 =43 см/об
RV1D-050 =51 см/об
RV1D-063 =63 см/об
3 Регулятор давления PC = с механическим контролем давления
4 Направление вращения R=вращение по часовой стрелке
5 Крепежный фланец 5 = фланец с 4-мя болтами по ISO 3019/2
9=фланец с 4-мя отверстиями типа GR2 (доступно только для RV1D-016)
6 Тип вала 5=цилиндрический со шпонкой по ISO 3019/2 (не доступно в фланцем типа 9)
7 = конический со шпонкой (не доступно для RV1D-016)
7 Гидравлические присоединения RV1D-016, 020, 025 и 032:
B = резьбовые соединения BSP
RV1D-040, 050 и 032:
S = всасывающие/напорные фланцы SAE с метрическими болтами; дренажное отверстие в резьбой BSP
8 Номер серии от 10 до 19 габаритные и монтажные размеры остаются неизменными
9 Уплотнения N = NBR для минеральных масел (стандартные)
V = Viton для специальных жидкостей
 10 Положение насоса Пропустить для одиночных насосов
A = переднее
I = промежуточное
P = заднее
