RV1P Насос гидравлический пластинчатый регулируемой производительности

Характеристики
Артикул
RV1P
кр
Пластинчатый
Рабочий объем
от 16 до 63 см3
Рабочее давление
до 250 бар
Частота вращения
от 800 до 1800 об/мин
Дополнительно
Исполнение с регулятором расхода Возможность многосекционного исполнения
Подробное описание
Насосы RV1P представляют собой насосы регулируемой производительности с регулируемой гидравлической стабилизацией давления и дают возможность автоматической регулировки расхода в соответствии с потребностями системы.
В результате потребление энергии снижается до уровня, адекватного реальной потребности гидросистемы в каждом такте рабочего цикла. Насосный агрегат имеет распределительные пластины с гидростатической осевой компенсации, улучшающими объемный КПД насоса и снижающими износ его компонентов.

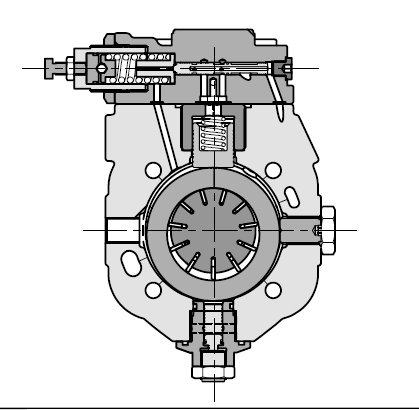

Стабилизация давления осуществляется за счет того, что статорное кольцо насосного агрегата удерживается в эксцентрическом положении гидравлически регулируемым поршнем ступени пилотного управления компенсатора давления. Когда давление в напорной магистрали выравнивается с давлением, соответствующим установленному давлению ступени управления, статорное кольцо перемещается в сторону центра оси насоса (эксцентриситет уменьшается), за счет этого расход насоса снижается до уровня, необходимого в данный момент системе.
Если потребность системы в рабочей жидкости равна нулю, насос подает масло только для компенсации возможных утечек или потерь на управление, таким образом поддерживая давление в системе постоянным. Время срабатывания компенсатора очень мало, что позволяет не использовать перепускной предохранительный клапан.


Рабочие характеристики

Размер насоса     016 020   025  032  040  050  063  080  100  120
Геометрический рабочий объем см3/об

16 20 25 32 40 50 63 80 100 120

Фактический рабочий объем

см3/об 17 21 26 33 42 51 63 80 150 184,5

Максимальный расход (при 1500 об/мин)

л/мин 25,5 31,5 39 49,5 63 76,5 94,5 120 150 184,5

Диапазон регулировки давления

бар 250                 210

Максимальное давление в дренажном канале

бар 20+250             40+250   40+210

Диапазон частоты вращения

об/мин 800÷1800       800÷1500

Направление вращения



по часовой (стрелке со стороны вала)

Допустимая нагрузка на вал



радиальные и осевые нагрузки не допускаются

Максимальный крутящий момент на валу

Нм 130    250 586 900

Масса

кг  16,5 18,5 43,7 57,2

 диапазон окружающей среды 0С

 -20/+50
диапазон температуры рабочей жидкости 0С

+15/+60
диапазон вязкости рабочей жидкости cSt 22÷68

Соединительные фланцы SAE J518

код фланца

тип фланца

 P макс (бар)

     ØА
F102G100-M SAE-1ʺ

345 1ʺ BSP
F104G114-M SAE-1ʺ 1/4 276 1ʺ 1/4 BSP
F106G112-M SAE-1ʺ 1/2 207 1ʺ 1/2 BSP
F108G200-M SAE-2ʺ 207 2ʺ BSP

Код для заказа

1  -   2 3  -   4 5 6  7

/

8 9 10
RV1P 016 PC R 5 B  B 10 N

1 Пластинчатый насос регулируемой производительности
2 Типоразмер насоса Группа 05
016 = 17 (см3/об)
Группа 1
020 = 21 (см3/об)
025 = 26 (см3/об)
032 = 33 (см3/об)
Группа 2
040 = 42 (см3/об)
050 = 51 (см3/об)
063 = 63 (см3/об)
Группа 3
080 = 80 (см3/об)
100 = 100 (см3/об)
120 = 123 (см3/об)
3 Тип регулятора PС = регулятор давления (стандарт)
PCX = регулятор с устройством контроля давления
4 Направление вращения (вид со стороны вала) R = вращение по часовой стрелке
5 Монтажный фланец 5 = монтажный фланец с четырьмя болтами ISO 3019/2
9 = четыре отверстия прямоугольного типа GR2 (доступно для RV1P-016)
6 Тип вала 5 = цилиндрический вал (не поставляется с монтажным фланцем тип 9)
7 = конический вал (недоступно для RV1P-016)
7 Гидравлическое соединения RV1P-016, RV1P-020, RV1P-025, RV1P-032
B = BSP резьбовые порты
RV1P-040, RV1P-050, RV1P-063, RV1P-080, RV1P-100, RV1P-120
S = всасывающий/нагнетательный фланцы SAE 3000 с метрическими болтами; дренажный порт резьба BSP
8 Номер серии Габаритные и монтажные размеры неизменны для серий от 0 до 19
9 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = VITION для специальных жидкостей

 10  Положение насоса  пропустить для одиночных насосов и заднего положения насоса
F= переднее
F= промежуточное
