VPPL Насос гидравлический аксиально-поршневой регулируемой производительности

Характеристики
Артикул
VPPL
Тип
Аксиально-поршневой
Рабочий объем
от 8 до 100 см3
Рабочее давление
до 280 бар
Регуляторы
4 типа
Частота вращения
от 500 до 2000 об/мин
Температура эксплуатации
от –10 до +70 ºС
Монтажный фланец
по SAE J744
Подробное описание

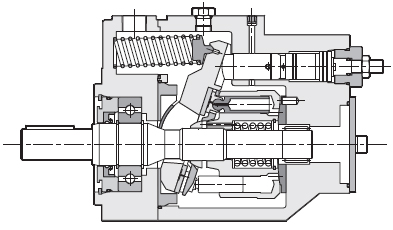

VPPL.jpgГидронасосы VPPL представляют собой аксиально-поршневые насосы регулируемой производительности с наклонной шайбой и пригодные для работы в контурах с низким и средним давлением.

Гидронасосы производятся в 7-ми типоразмерах с производительностью 8, 16, 22, 36, 46, 70 и 100 см3/об.

Величина подачи гидронасоса пропорциональна частоте вращения вала и углу наклона шайбы, который можно непрерывно и плавно регулировать. Максимальный и минимальный угол наклона шайбы можно ограничить при помощи регулировочных винтов.

Гидравлические насосы производятся с фланцем и цилиндрическим валом по SAE J744.

Гидронасосы производятся с 4-мя типами регуляторов в соответствии с конкретными применениями.

Рабочие характеристики

Насос типа VPPL 008 016 022 036 046 070 100
Рабочий объем см3/об
8 16 22 36 46 70 100
Расход при 1500 об/мин л/мин 12 24 33 54 69 105 150
Максимальное давление бар 210 280

Соединительные фланцы

Код фланца

Тип фланца

P макс (бар)

ø А

F100G034-M SAE-3/4’’  345 1’’ 1/4 BSP
F102G100-M SAE-1’’  345 1’’ 1/2 BSP
F104G114-M SAE-1’’ 1/4  276  1’’ 1/4 BSP
F106G112-M SAE-1’’ 1/2 207 1’’ 1/2 BSP
F108G200-M SAE-2’’ 207 2’’ BSP
F404G114 SAE-1’’1/4 420 1’’ 1/4 BSP


Код для заказа

 1   -   2  3   -   4  5  6  7   -   8  9
 VPPL  046  PQC  R  0  0  S  20  N


1 Аксиально-поршневые насосы регулируемой производительности
2 Размер насоса VPPL-008 = 8 см3/об
VPPL-016 = 16 см3/об
VPPL-022 = 22 см3/об
VPPL-036 = 36 см3/об
VPPL-046 = 46 см3/об
VPPL-070 = 70 см3/об
VPPL100 = 100 см3/об
3 Тип регулятора PC5 = регулятор давления до 210 бар для VPPL 008, 016, 022, 036, 046
PC6 = регулятор давления до 280 бар для VPPL 070, 100
PCR = дистанционный регулятор давления ( НЕ ДОСТУПЕН ДЛЯ VPPL 070, 100)
PQC = регулятор давления и расхода
PCX5 = регулятор давления до 210 бар для VPPL 008, 016, 022, 036, 046
PCX6 = регулятор давления до 280 бар для VPPL 070, 100
4 Направление вращения (вид со стороны вала) R = по часовой стрелке
5 Крепежный фланец 0 = SAE-2 для VPPL 008, 016, 022, 036, 046
1 = SAE-4 для VPPL 070, 100 (РАЗМЕРЫ ДЛЯ VPPL 070 НЕ СТАНДАРТИЗИРОВАНЫ)
6 Тип вала 0 = цилиндрический со шпонкой по SAE J744
7 Гидравлическое присоединение S = фланцы по SAE с метрическими винтами, дренажное отверстие с резьбой BSP
(НЕ ДОСТУПНО ДЛЯ VPPL 008)
T = BSP резьбовые отверстия (ТОЛЬКО ДЛЯ НАСОСА ТИПОРАЗМЕРА 008)
8 Серийный номер Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
9 Уплотнения N = уплотнения NBR для минеральных масел
