6301-6303 Схваты с угловыми губками

Характеристики
Артикул
6301-6303
Диаметр поршня
Ø 10, 16, 20, 25, 32, 40, 50 мм
Угол раскрытия
-10…+180°
Максимальное рабочее давление
6 бар
Температура эксплуатации
-5…+70°С
Подробное описание

Пневматические схваты обычно применяются в комплексных системах, таких как сборочные машины, роботы, манипуляторы и других.

  • Данные серии схватов имеют губки, раскрывающиеся под углом, и предназначены для захвата деталей различных размеров. Для контроля положения губок могут быть установлены магнитные датчики положения.
Код для заказа:

1 . 2 . 3 . 4
6301 20 D _

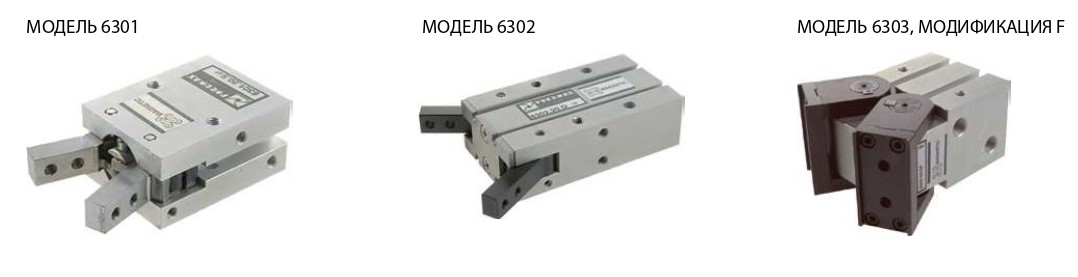

1 Модель 6301 = схват стандартный, угол открытия (закрытия) -10°... 30°, максимальная частота работы
6302 = схват с широким раскрытием, угол открытия (закрытия) -3°... 180°, максимальная частота работы 60 циклов/мин
6303 = схват угловой, реечного типа, угол открытия (закрытия) -5°... 180°, максимальная частота работы 60 циклов/мин (Ø 20 и 25 мм) и 30 циклов/мин (Ø 32 и 50 мм)
2 Диаметр поршня 10, 16, 20, 25 мм (для 6301 и 6302)
20, 25, 32, 40, 50 мм (для 6303)
3 Исполнение D = двухстороннего действия
S = одностороннего действия, нормально открытые (только для 6301)
4 Модификация F = торцевое крепление к захватам (только для 6303)
L = боковое крепление к захватам (только для 6303)


Сопутствующие товары:
  1. цанговые фитинги из нержавеющей стали;
  2. цанговые фитинги из технополимера;
  3. цанговые фитинги из никелированной латуни;
  4. трубки;
  5. дроссели;
  6. датчики;
  7. принадлежности;
  8. распределители с электромагнитным управлением.
