Поворотный стол 6400

Характеристики
Артикул
6400
Диаметр поршня
Ø 15, 21, 25, 32, 40 мм
Угол поворота
0…190°
Максимальное рабочее давление
10 бар
Температура эксплуатации
-5…+70°С
Подробное описание
Столы поворотные предназначены для создания мощных, динамичных и безлюфтовых приводов, обеспечивающих поворот различных столов или платформ на угол от 0 до 190°.
  • Выполнен по схеме с двумя зубчатыми рейками, которые поворачивают шестерню.
  • Угол поворота может быть изменен при помощи регулировочных винтов.
  • Может использоваться при повышенных нагрузках.
  • Возможна установка магнитных датчиков.
Привод оснащён встроенными эластичными буферами, которые гасят кинетическую энергию в конце поворота. При необходимости привод может быть оснащён гидравлическими демпферами.

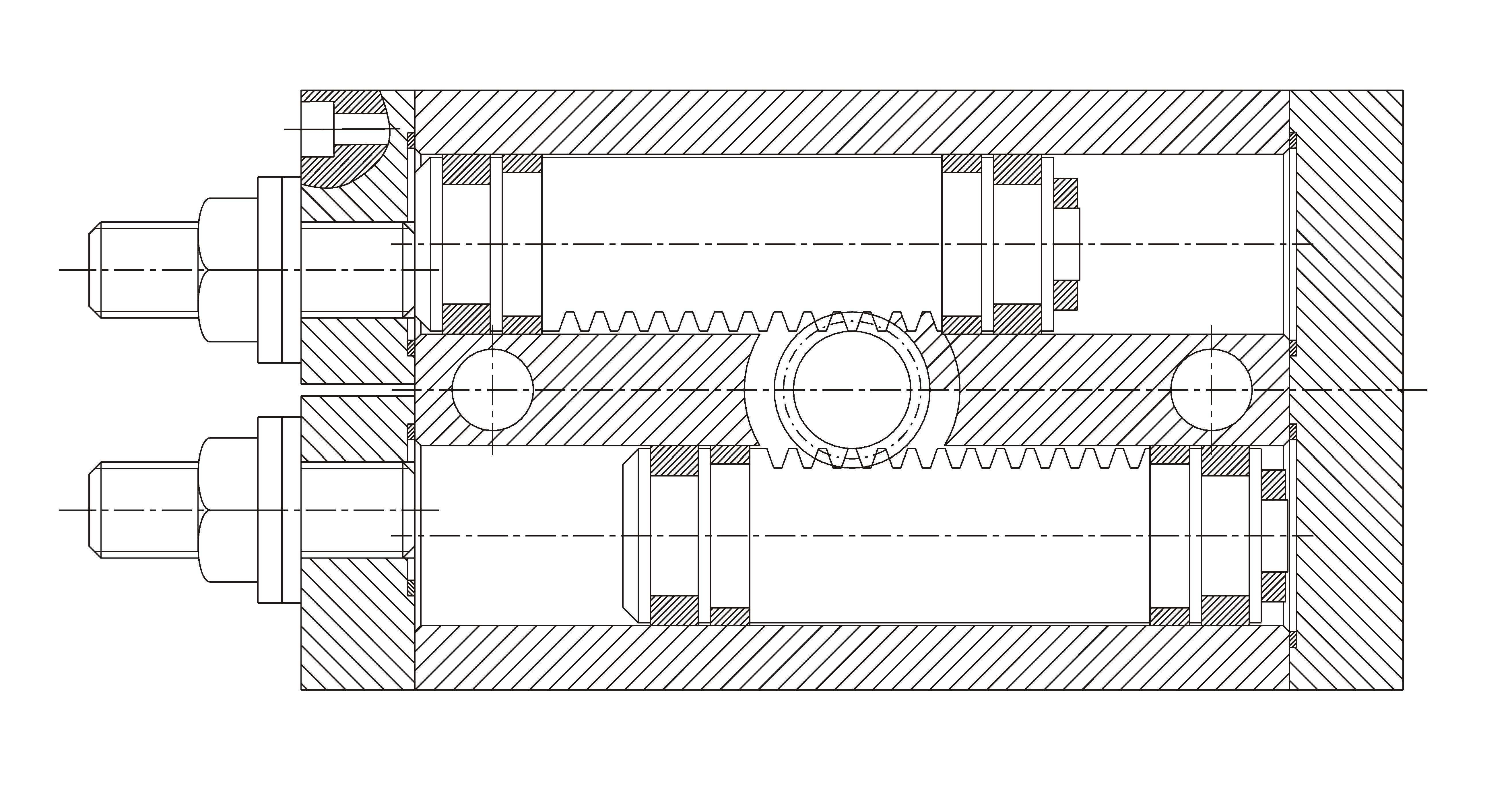

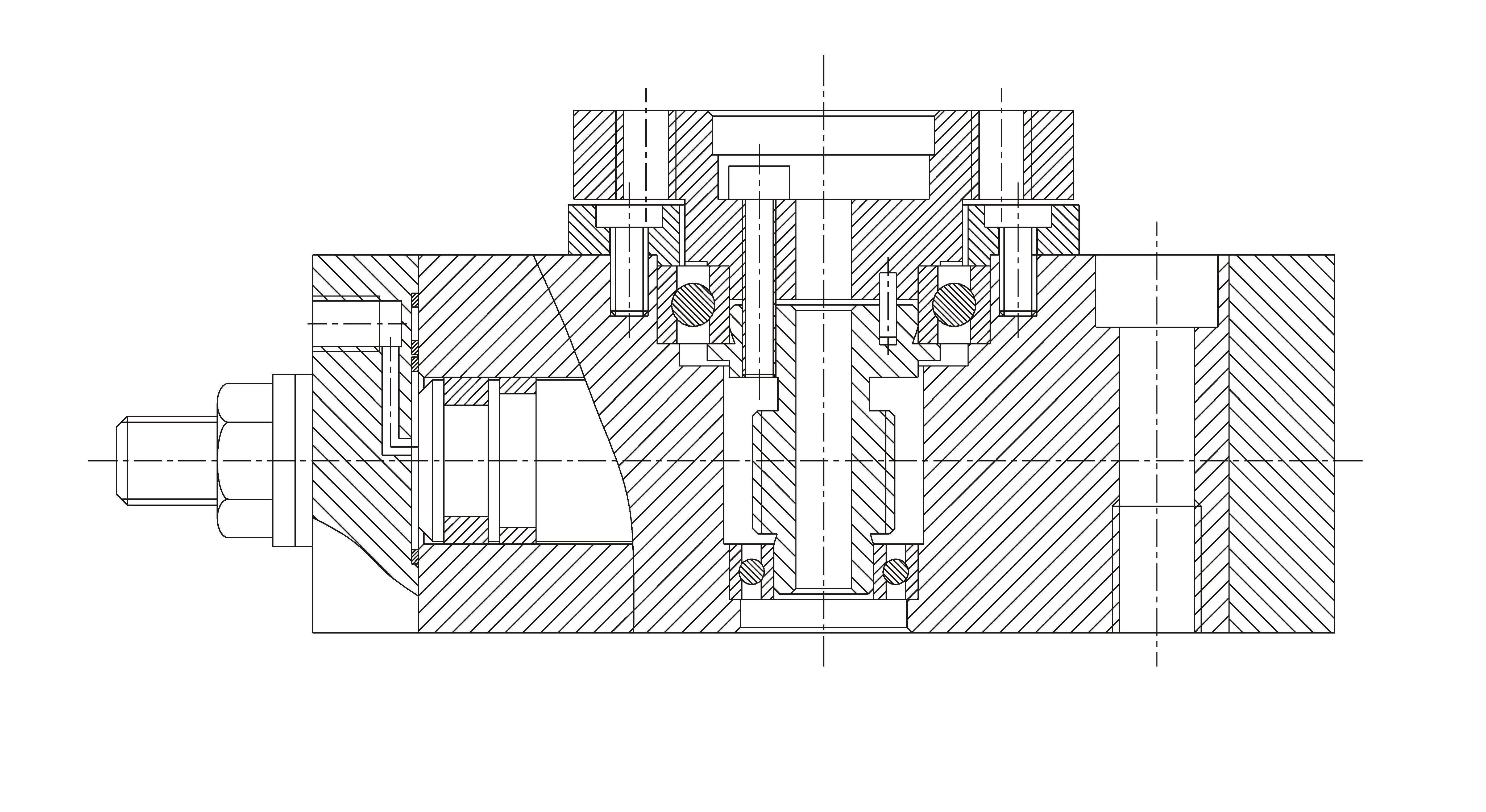

Конструктивное исполнение:


Код для заказа:

1 . 2 . 3
6400 50 A

1 Модель 6400 = стол поворотный, угол поворота 0°... 190°
2 Типоразмер 10 (Ø 15 мм), 30 (Ø 21 мм), 50 (Ø 25 мм), 100 (Ø 32 мм), 200 (Ø 40 мм)
3 Исполнение = стандартное
R = с дополнительным гидравлическим демпфированием
