EC Разъем электрический

Характеристики
Артикул
EC
Напряжение
10…250 В
Допустимый ток
16А
Класс защиты
IP65
Дополнительно
Для постоянного и переменного тока Различные цвета и электросхемы
Подробное описание

При надлежащей установке и подсоединении электрические разъемы обеспечивают водонепроницаемую защиту в соответствии со спецификациями EN60529, класс защиты IP65.
Класс изоляции, таким образом, соответствует спецификациям VDE 01101/89, и рабочее напряжение составляет до 250В.
Клеммная колодка может выниматься из внешнего корпуса, позволяя производить подключения проводов к соответствующим зажимам и поворачивать внешний корпус по отношению к электрическим контактам на 90°, в соответствии с разводкой (за исключением типа H).
Электроразъёмы EC могут поставляться в четырёх различных вариантах, имеющих специфические функции:

  • тип A, электроразъём с двумя полюсами + земля;
  • тип B, с индикатором (может поставляться для диапазонов напряжений 10...50 В и 70...250 В);
  • тип D, с выпрямительным диодным мостом;
  • тип H, с резистивно-ёмкостной защитной цепью.
Разъемы могут поставляться двух цветов, серого и чёрного, для того, чтобы отличать установку на стороне "a" или "b" распределителя (за исключением типа "В", корпус которых прозрачный).
Поставляются с крепёжным болтом M3 и уплотнением из NBR.


Код для заказа:
1 2 / 3 / 4
EC A A 10
1 Электрический разъем DIN 43650A
2 Тип электроразъема
A = две клеммы + земля;
B1 = две клеммы + земля + индикатор, который светится, когда электромагнит инициирован. Напряжение питания 10 ... 50 В постоянного / переменного тока;
B2 = две клеммы + земля + индикатор, который светится, когда электромагнит инициирован. Напряжение питания 70 ... 250 В постоянного / переменного тока;
D = две клеммы + земля + выпрямительный диодный мост: при выборе этого типа соединительного разъема необходимо электропитание от переменного тока и использование катушек, рассчитанных на постоянный или выпрямленный ток;
H = две клеммы + земля + резистивно-емкостная защитная цепь, предотвращающая пики напряжения при размыкании контура. Подходит для катушек переменного и постоянного тока.
3 Исполнение корпуса A = серого цвета для стороны «а» электромагнита
B = черного цвета для стороны «b» электромагнита
N = прозрачный (ТОЛЬКО ДЛЯ ТИПОВ B1 И B2)
4 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
Пример кода для заказа: ECA/A/10 - разъем стандартный (серый) 2 полюса + земля

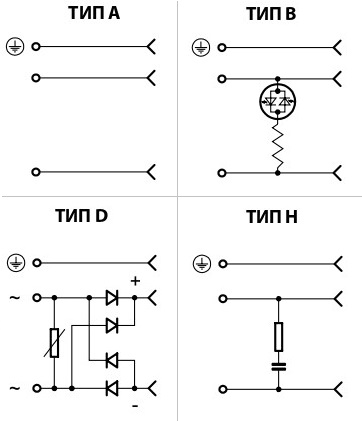

Электрическая схема:
