Устройство автоматической экономии электроэнергии для электромагнитных клапанов ECL
Характеристики
Артикул
ECL
Напряжение
10…30 В
Допустимый ток
5А
Класс защиты
IP67
Регулируемый ток удержания
25…75%
Дополнительно
Для постоянного тока
Подробное описание
Устройство ECL предназначено для управления дискретными электромагнитными клапанами посредством слаботочной команды, которую можно подавать непосредственно с программируемого логического контроллера.
Данное устройство плавно подает на электромагнитный клапан ток величиной 100% от номинального значения в течение первых 170 мс для гарантии полного инициирования клапана. Затем ток автоматически снижается до уровня, который обеспечивает удержание клапана в полностью открытом состоянии (ток удержания).
Устройство выполнено в штепсельной версии в соответствии со стандартом DIN43650.
Поставляется с монтажным болтом M3 и с уплотнительной прокладкой.

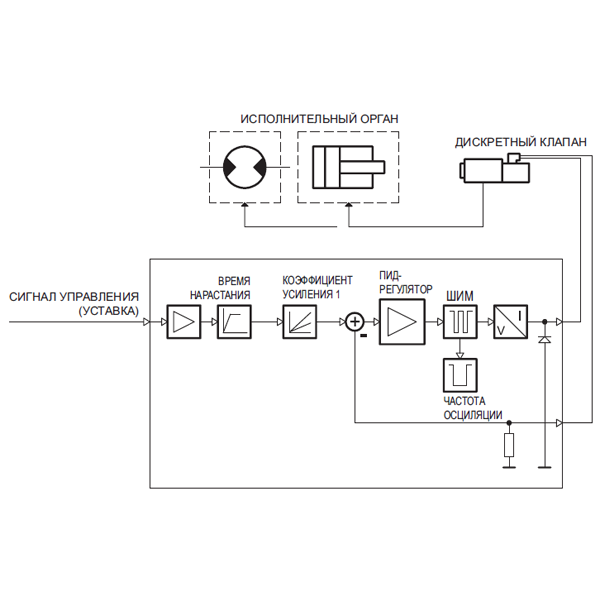

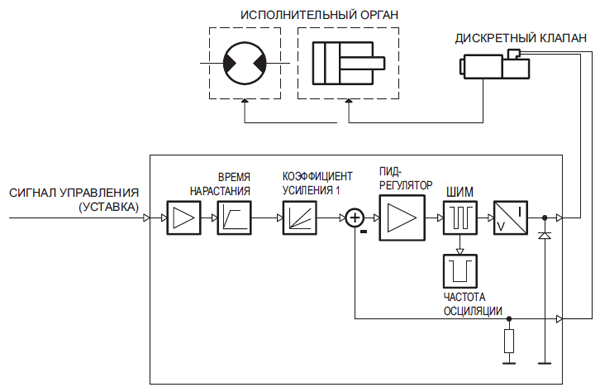

Функциональная блок схема:
