Клапан балансировочный с пилотным пропорциональным электронным управлением CETOP P05/R05/07/08 DZCE

Характеристики
Артикул
DZCE
Типоразмеры
DN10, DN16, DN25
Рабочее давление
до 350 бар
Максимальный расход
до 500 л/мин
Время отклика
100/50 мс
Гистерезис
< 4%
Точность
< ±2%
Напряжение питания
12В и 24В
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Четыре диапазона регулирования давления
Подробное описание
Клапаны DZCE представляют собой уравновешивающие клапаны с пилотным пропорциональным электронным управлением притычного монтажа. Клапаны выполняют функцию редуцирования давления в сочетании с обеспечением подпора, что наряду с понижением давления от напорной линии до потребителя дает возможность возврата потока от потребителя к сливному каналу в том случае, когда в отводящем контуре (потребитель) создается давление выше установленного значения (типичный случай гидравлического противовеса или выравнивания нагрузки). Давление можно регулировать плавно пропорционально току, подаваемому на электромагнит.

Код для заказа:
1 2 - 3 - 4 5 - 6 7 - 8 9
DZCE 5 070 11 N I I D12 K1
1 Балансировочный клапан с пропорциональным электронным управлением
2 Типоразмер 5 = CETOP P05 (Максимальный расход = 150 л/мин)
5R = CETOP R05 (Максимальный расход = 150 л/мин)
7 = CETOP 07 (Максимальный расход = 300 л/мин)
8 = CETOP 08 (Максимальный расход = 500 л/мин)
3 Диапазон регулировки давления 070 = до 70 бар
140 = до 140 бар
210 = до 210 бар
300 = до 300 бар
4 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
5 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
6 Управление I = внутреннее
E = внешнее
7 Дренаж I = внутренний
E = внешний
8 Напряжение питания катушки D12 = 12 В пост. тока
D24 = 24 В пост. тока
9 Электрическое присоединение катушки K1 = вилка электроразъема DIN 43650 (стандарт)


Пример кода для заказа: DZCE8-300/11N-II/D24K1 - балансировочный клапан с пропорциональным управлением, 0 - 300 бар, 500 л/мин, СЕТОР 08, внутр. X и Y.

Электронные блоки управления
Код заказа Напряжение Тип
EDC-110 24 В пост. тока штекер
EDC-142 12 В пост. тока штекер
EDM-M112 24 В пост. тока на DIN-рейку
EDM-M142 12 В пост. тока на DIN-рейку
UEIK-11 24 В пост. тока Eurocard
Тип клапана DZCE5 DZCE7 DZCE8
С задним расположением прис. отверстий PME4-AI5G PME07-AI6G -
С боковым расположением прис. отверстий PME4-AL5G PME07-AL6G  PME5-AL8G
Размеры отверстий P, T, A, B 3/4’’ BSP 1’’ 1/2 BSP 1’’ BSP
Размеры отверстия X 1/4’’ BSP 1/4’’ BSP 1/4’’ BSP

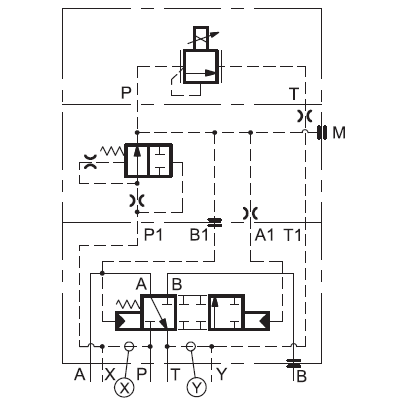

Пилотное управление и дренаж

Клапаны могут поставляться с пилотным управлением и дренажом, как внешним, так и внутренним. Версия с внешним дренажом позволяет работать с большим противодавлением на выходе.

Тип клапана Наличие заглушки
X Y
IE
Внутреннее управление и внешний дренаж НЕТ ДА
II
Внутреннее управление и внутренний дренаж НЕТ НЕТ
EE
Внешнее управление и внешний дренаж ДА ДА
EI
Внешнее управление и внутренний дренаж ДА
НЕТ
