Клапан балансировочный с пилотным пропорциональным электронным управлением и интегрированным электронным блоком CETOP P05/R05/07/08 DZCE*G

Характеристики
Артикул
DZCE*G
Типоразмеры
DN10, DN16, DN25
Рабочее давление
до 350 бар
Максимальный расход
до 500 л/мин
Время отклика
120/90 мс
Гистерезис
< 2%
Точность
< ±2%
Входной сигнал
0...+10В / 4...20 мА
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Четыре диапазона регулирования давления Возможность исполнения с интерфейсом CAN-BUS
Подробное описание

Клапаны DZCE*G представляют собой уравновешивающие клапаны с пилотным пропорциональным электронным управлением со встроенным электронным усилителем. Клапаны выполняют функцию редуцирования давления в сочетании с обеспечением подпора, что наряду с понижением давления от напорной линии до потребителя дает возможность возврата потока от потребителя к сливному каналу в том случае, когда в отводящем контуре (потребитель) создается давление выше установленного значения (типичный случай гидравлического противовеса или выравнивания нагрузки). Давление можно регулировать плавно пропорционально току, подаваемому на электромагнит.


Код для заказа:
1 2 3 - 4 / 5 6 - 7 8 / 9 10 11
DZCE 5 G 070 31 N I I E0 K11 C
1 Балансировочный клапан с пропорциональным электронным управлением
2 Типоразмер 5 = CETOP P05 (Максимальный расход = 150 л/мин)
5R = CETOP R05 (Максимальный расход = 150 л/мин)
7 = CETOP 07 (Максимальный расход = 300 л/мин)
8 = CETOP 08 (Максимальный расход = 500 л/мин)
3 Интегрированный электронный блок управления для канала без обратной связи
4 Диапазон регулировки давления 070 = до 70 бар
140 = до 140 бар
210 = до 210 бар
300 = до 300 бар
5 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39
6 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
7 Управление I = внутреннее
E = внешнее
8 Дренаж I = внутренний
E = внешний
9 Опорный сигнал E0 = напряжение 0...+10 В
E1 = ток 4...20 мА
10 Разъем K11 = 6 контактов + «земля»
11 Вариант исполнения А = внешний разрешающий
В = внутренний разрешающий
С = 0 В контроль


Пример кода для заказа: DZCE8G-300/31N-IE/E0K11B - балансировочный клапан с пропорциональным управлением и встроенной электроникой, 0 - 300 бар, 500 л/мин, СЕТОР P05, внутр.X и внеш.Y, 0...10 В.

Монтажные плиты

Тип клапана DZCE5G DZCE7G DZCE8G
С задним расположением прис. отверстий PME4-AI5G PME07-AI6G -
С боковым расположением прис. отверстий PME4-AL5G PME07-AL6G PME5-AL8G
Размеры отверстий P, T, A, B 3/4’’ BSP 1’’ 1/2 BSP 1’’ BSP
Размеры отверстия X 1/4’’ BSP 1/4’’ BSP 1/4’’ BSP

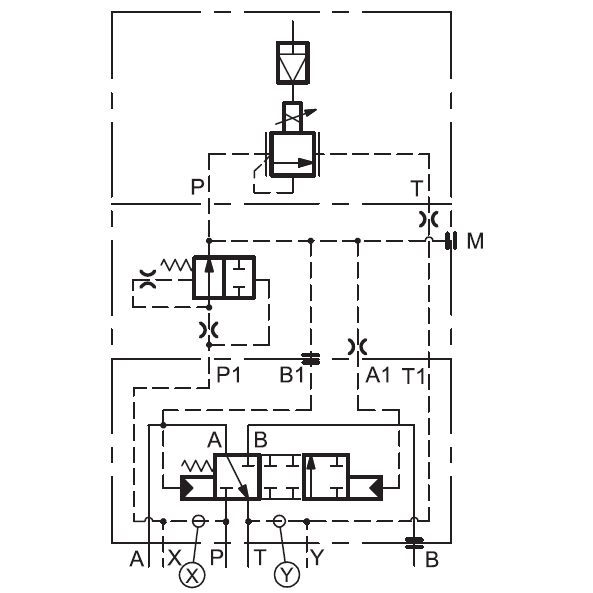

Пилотное управление и дренаж
Клапаны могут поставляться с пилотным управлением и дренажом, как внешним, так и внутренним. Версия с внешним дренажом позволяет работать с большим противодавлением на выходе.

Тип клапана Наличие заглушки
X Y
IE
Внутреннее управление и внешний дренаж НЕТ ДА
II
Внутреннее управление и внутренний дренаж НЕТ НЕТ
EE
Внешнее управление и внешний дренаж ДА ДА
EI
Внешнее управление и внутренний дренаж ДА НЕТ

Заказывается отдельно:
Описание Код заказа
Устройство для диагностики пропорциональных клапанов со встроенной электроникой серия 30
Электроразъем 7 контактов, DIN 43563 - IP67.PG11 EX7S/L/10
3890000003

Скачать 2D и 3D модели товара «Клапан балансировочный с пилотным пропорциональным электронным управлением и интегрированным электронным блоком CETOP P05/R05/07/08 DZCE*G» Вы можете по кнопке «CAD-модель» выше.
