MZE Клапан редукционный модульный с пилотным пропорциональным электронным управлением CETOP 03

Характеристики
Артикул
MZE
Типоразмер
DN6
Рабочее давление
до 320 бар
Максимальный расход
50 л/мин
Номинальный расход
30 л/мин
Время отклика
100/80 мс
Гистерезис
< 6%
Точность
< ±2,5%
Напряжение питания
Напряжение питания
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Модульный монтаж по стандарту ISO 4401 (CETOP RP121H) Три диапазона регулирования давления
Подробное описание
Клапаны MZE представляют собой редукционные клапаны с пилотным пропорциональным электронным управлением и стыковой поверхностью в соответствии со стандартами СЕТОР и ISO. Данные клапаны используются для снижения давления во вторичных гидравлических контурах и позволяют поддерживать давление на постоянном уровне в случае изменения расхода через клапан. Давление можно регулировать плавно пропорционально току, подаваемому на электромагнит. Клапаном можно управлять непосредственно через блок электропитания с регулятором тока или при помощи соответствующих блоков электронного управления для полного использования возможностей клапана.
  • Клапаны выпускаются в четырех типоразмерах с диапазонами регулировки давления до 210 бар.
  • Клапаны оснащены внутренним сливом в магистраль Т внутри клапана.
Код для заказа:
1 2 / 3 - 4 / 5
MZE 3 58 12 V
1 Клапан прямого действия с пропорциональным управлением по стандарту CETOP 03
2 Диапазон регулировки давления 3 = 7... 70 бар
4 = 7,5... 150 бар
5 = 8... 230 бар
3 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59
4 Напряжение питания катушек 12 = 12 В пост. тока
24 = 24 В пост. тока
5 Уплотнения Пропустить в случае использования минеральных масел
V = уплотнения FPM для особых типов жидкостей

Пример кода для заказа: MZE3/58-24 - пропорциональный редукционный клапан, = 24 В, 320 бар, 6-70 бар, 30 л/мин, внутренний слив

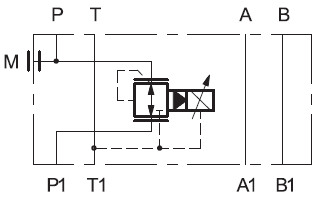

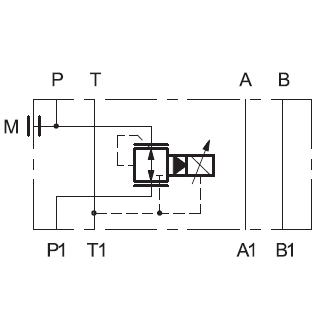

Обозначение на гидравлических схемах:

Электронные блоки управления
Код заказа Напряжение Тип
EDC-110 24 В пост. тока штекер
EDM-M112 24 В пост. тока на DIN-рейку
EDM-M142 12 В пост. тока на DIN-рейку
UEIK-11 24 В пост. тока Eurocard
