Клапан предохранительным прямого действия с пропорциональным электронным управлением CETOP 03 PDE3

Характеристики
Артикул
PDE3
Рабочее давление
до 350 бар
Максимальный расход
2 л/мин
Номинальный расход
1 л/мин
Время отклика
80/40 мс
Гистерезис
< 5%
Точность
< ±1,5%
Напряжение питания
12В и 24В
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Четыре диапазона регулирования давления
Подробное описание

Клапаны PDE3 представляют собой перепускные предохранительные клапаны прямого действия с пропорциональным электронным управлением и стыковой поверхностью в соответствии со стандартами СЕТОР и ISО.

Данные клапаны могут использоваться для пилотного управления двухступенчатыми клапанами или для регулировки давления в гидравлических контурах.

Давление можно регулировать плавно, пропорционально току, подаваемому на электромагнит.

Клапаном можно управлять непосредственно через блок электропитания с регулятором тока или при помощи соответствующих блоков электронного управления для полного использования возможностей клапана.

Клапаны выпускаются в пяти типоразмерах с диапазонами регулировки давления до 350 бар.

Код для заказа:

1 - 2 / 3 4 - 5
/
6
PDE3 2 10 N D12 K1
1 Перепускной предохранительный клапан прямого действия
2 Диапазон регулировки давления 025 = 0,9 - 25 бар
070 = 1,6 - 70 бар
140 = 2,4 - 140 бар
210 = 3,2 - 210 бар
350 = 5 - 350 бар
3 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
4 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
5 Напряжение питания катушек D12 = 12 В пост. тока
D24 = 24 В пост. тока
6 Электрическое соединение катушки K1 = штекер для контроллера типа EN 175301-803 (бывший DIN 43650) (стандарт)


Пример кода для заказа: PDE3-350/10N-D24/K1 - предохранительный клапан,пропорциональный, модульный, СЕТОР 03, 350 бар, 2 л/мин = 24 В.

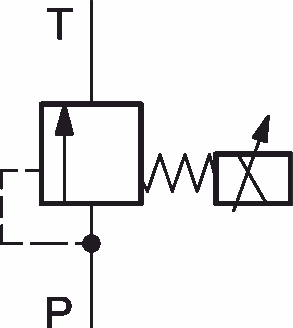

Обозначение на гидравлических схемах:

Электронные блоки управления:
Код заказа Напряжение Тип
EDC-112 24 В пост. тока штекер
EDC-142 12 В пост. тока
штекер
EDM-M112 24 В пост. тока
DIN EN 50022 монтаж на рейку
EDM-M142 12 В пост. тока
DIN EN 50022 монтаж на рейку

Монтажные плиты:
С задним расположением присоединительных отверстий PMMD-AI3G
С боковым расположением присоединительных отверстий PMMD-AL3G
Размеры отверстий Р, Т, А, В
3/8" BSP
