Клапан предохранительным прямого действия с пропорциональным электронным управлением и интегрированным электронным блоком с обратной связью по давлению CETOP 03 PDE3J

Характеристики
Артикул
PDE3J
Типоразмер
DN6
Рабочее давление
до 350 бар
Максимальный расход
5 л/мин
Номинальный расход
1 л/мин
Время отклика
80/40 мс
Гистерезис
< 3%
Точность
< ±1%
Входной сигнал
0...+10В / 4...20 мА
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Три диапазона регулирования давления Возможность исполнения с интерфейсом CAN-BUS
Подробное описание
Клапан PDE3J является пропорциональным предохранительным клапаном прямого действия со встроенным электронным блоком управления и стыковой поверхностью по ISO 4401 (CETOP RP 121H). Клапан может использоваться в качестве пилотной ступени в двухкаскадных предохранительных клапанах.
  • Давление может изменяться непрерывно в соответствии со входным сигналом. Клапан управляется при помощи встроенного цифрового электронного блока (см. параграф 4). Клапан выпускается с тремя диапазонами регулировки давления (до 350 бар).

Код для заказа:

1 - 2 / 3 4 - 5 6 7
PDE3J 140
31 N Е0 K11 В
1 Перепускной предохранительный клапан с интегрированным электронным блоком управления
2 Диапазон регулировки давления 140 = 2,4 - 140 бар
210 = 3,2 - 210 бар
350 = 5 - 350 бар
3 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39
4 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
5 Опорный сигнал Е0 = напряжение 0... +10 В
Е1 = ток 4... 20 мА
6 Разъем K11 = 6 контактов + «земля»
7 Функция контакта С А = внешний разрешающий сигнал
В = внутренний разрешающий сигнал
С = 0 В контроль
Пример кода для заказа: PDE3J-350/30N-E0K11A - пропорциональный предохранительный клапан с интегрированной картой и обратной связью, 2,8 - 350 бар, 2 л/мин, СЕТОР 03, 0-10 В.

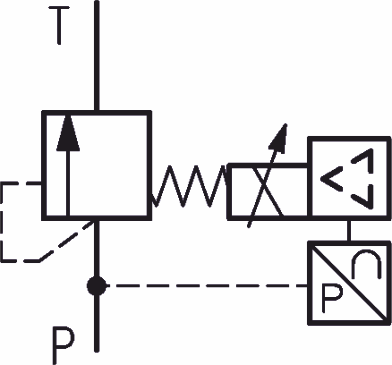

Обозначение на гидравлических схемах:

Монтажные плиты:
С задним расположением присоединительных отверстий
PMMD-AI3G
С боковым расположением присоединительных отверстий
PMMD-AL3G
Размеры отверстий Р, Т, А, В
3/8" BSP
Заказывается отдельно:
Описание Код заказа
Устройство для диагностики пропорциональных клапанов со встроенной электроникой серия 30
Электроразъем 7 контактов, DIN 43563 - IP67.PG11 EX7S/L/10
3890000003
