PRE3 Клапан предохранительный c пилотным пропорциональным электронным управлением CETOP 03

Характеристики
Артикул
PRE3
Типоразмер
DN6
Рабочее давление
до 350 бар
Максимальный расход
50 л/мин
Номинальный расход
30 л/мин
Время отклика
80/40 мс
Гистерезис
< 5%
Точность
< ±1,5%
Напряжение питания
12В и 24В
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Три диапазона регулирования давления
Подробное описание

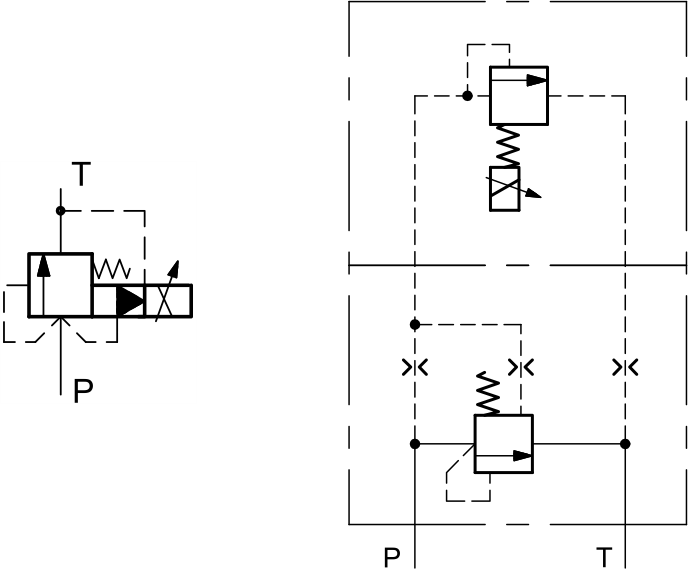

  • Клапан PRE3 представляет собой регулятор давления с пилотным пропорциональным электронным управлением и монтажной поверхностью в соответствии ISO 4401 (CETOP RP 121H).

  • Клапан предназначен для регулировки давления в гидросистеме. Давление можно регулировать непрерывно пропорционально току, подаваемому на электромагнит.

  • Клапаном можно управлять непосредственно через блок электропитания с регулятором тока или при помощи соответствующих электронных блоков управления для полного использования возможностей клапана.

  • Клапан выпускается с четырьмя диапазонами регулировки давления до 350 бар.

Ниже приведены рекомендации по устранению колебания настроенной величины давления в системе на пропорциональном предохранительном клапане без встроенной электроники:

  1. Выпустить воздух из клапана - винт на торце катушки.
  2. Если есть в системе обратная связь по давлению (усилию), то "разорвать" ее и посмотреть на работу незамкнутой системы.
  3. Изменять частоту ШИМ (должна быть 200 Гц).
  4. Подать на катушку клапана 24В пост тока напрямую.
  5. Если давление в системе равно заданной величине максимальной величине давления на клапане Х (210 бар, 350 бар и т.д.), то подать 1/2 управляющего входного сигнала с ПЛК, затем, изменяя на усилителе величину Imin, получить на клапане давление = Х/2. После этого подать с контроллера максимальный управляющий сигнал. Он должен соответствовать максимальной величине настройки клапана давления = Хмах (которая требуется в системе), для этого необходимо на электронном усилителе настроить величину Imax.
    Если давление не равно требуемой величине, то см. п.5.
  6. Нет ли в системе дополнительных предохранительных клапанов (дискретных), с которыми данный клапан вступает в противодействие?
  7. Нет ли частиц загрязнения в каналах управления клапана? Какая тонкость фильтрации в системе, где стоит фильтр?
  8. Отсечь цилиндр от системы (при помощи шарового крана, например) и проверить настройку пропорционального клапана по более точному манометру или датчику давления, на предмет колебания установленной величины.
  9. Экранирован ли электрический кабель, идущий от контроллера к клапану?
  10. Если Вы пришлете фото шильдика клапана (на нем указан также ID номер), то мы имеем возможность предоставить данные о его тестировании на заводе-изготовителе, подтверждающие его настройку и работоспособность.
  11. Проверить не повреждены ли внутренние уплотнения клапана. Это может произойти при выпуске воздуха.
