ZDE3 Клапан редукционный с пилотным пропорциональным электронным управлением CETOP 03

Характеристики
Артикул
ZDE3
Типоразмер
DN6
Рабочее давление
до 100 бар
Максимальный расход
15 л/мин
Время отклика
30/30 мс
Гистерезис
< 4%
Точность
< ±1%
Напряжение питания
12В и 24В
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Диапазон регулирования давления 30 - 100 бар Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Три варианта исполнения
Подробное описание

Клапаны ZDE3 представляют собой редукционные клапаны с пилотным пропорциональным электронным управлением притычного монтажа. Данные клапаны используются для снижения давления во вторичных гидравлических контурах и позволяют поддерживать давление на постоянном уровне в случае изменения расхода через клапан. Давление можно регулировать плавно пропорционально току, подаваемому на электромагнит.


Код для заказа:
1 - 2 / 3 4 - 5 6 / 7
ZDE3 D 30 N D12 K1 CM
1 Редукционный клапан с электромагнитным пропорциональным управлением стандарту CETOP 03
2 Вариант исполнения D = редуцирование давления в каналах A и B
SA = редуцирование давления в канале A (электромагнит со стороны B)
SB = редуцирование давления в канале B (электромагнит со стороны A)
3 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39
4 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
5 Напряжение питания катушек D12 = 12 В пост. тока
D24 = 24 В пост. тока
6 Электрическое соединение катушки K1 = вилка электроразъема DIN 43650 (стандарт)
K7 = вилка электроразъема по стандарту DETUSCH DT04-2P
7 Ручное дублирование СM = кнопка ручного дублирования с защитным колпачком
CS = с металлической контрагайкой и винтом с резьбой M4

Пример кода для заказа: ZDE3-D/30N-D12K1 - пропорциональный редукционный клапан прямого действия = 12 В, 23 - 100 бар, 15 л/мин

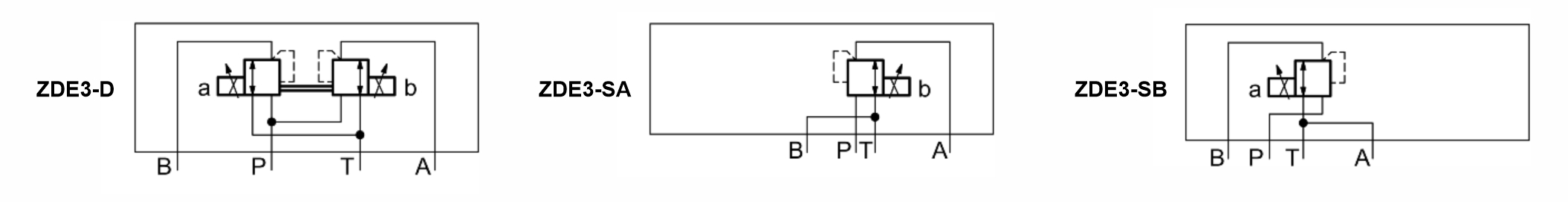

Обозначение на гидравлических схемах:
  Код заказа Напряжение Тип

ZDE3-SA*
ZDE3-SB*

EDC-111 24 В пост. тока штекер
EDC-142 12 В пост. тока штекер
EDM-M111 24 В пост. тока на DIN-рейку
EDM-M142 12 В пост. тока на DIN-рейку

ZDE3-D*

EDM-M211 24 В пост. тока на DIN-рейку
EDM-M242 12 В пост. тока на DIN-рейку

Монтажные плиты
С задним расположением присоединительных отверстий
PMMD-AI3G
С боковым расположением присоединительных отверстий
PMMD-AL3G
Размеры отверстий P, T, A, B
3/8’’ BSP
