Клапан редукционный с пилотным пропорциональным электронным управлением и интегрированным электронным блоком CETOP 03 ZDE3G

Характеристики
Артикул
ZDE3G
Типоразмер
DN6
Рабочее давление
до 100 бар
Максимальный расход
15 л/мин
Время отклика
30/30 мс
Гистерезис
< 3%
Точность
< ±1%
Входной сигнал
0...+10В / 4...20 мА
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Диапазон регулирования давления 30 - 100 бар Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Два варианта исполнения Возможность исполнения с интерфейсом CAN-BUS
Подробное описание

Клапаны ZDE3G представляют собой редукционные клапаны с пилотным пропорциональным электронным управлением со встроенным электронным блоком управления. Данные клапаны используются для снижения давления во вторичных гидравлических контурах и позволяют поддерживать давление на постоянном уровне в случае изменения расхода через клапан. Давление можно регулировать плавно пропорционально току, подаваемому на электромагнит.


Код для заказа:
1 - 2 / 3 4 - 5 6 7
ZDE3G D 32 N E0 K11 C
1 Редукционный клапан со встроенным усилителем для систем управления без обратной связи

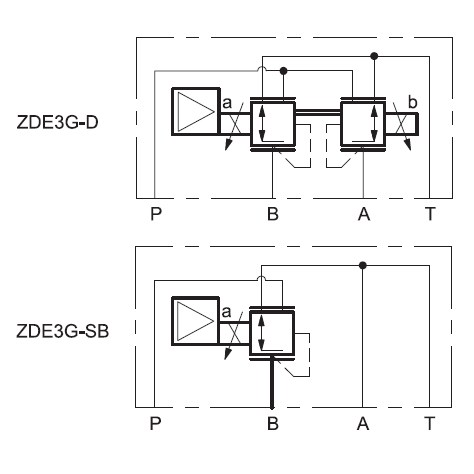

2 Вариант исполнения D = редуцирование давления в каналах A и B
SB = редуцирование давления в канале B (электромагнит со стороны A)
3 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39
4 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
5 Опорный сигнал E0 = напряжение 0 / +10 В
E1 = ток 4 / 20 мА
6 Разъем K11 = 6 контактов + «земля»
7 Вариант исполнения A = внешний разрешающий
B = внутренний разрешающий
C = 0 В контроль

Пример кода для заказа: ZDE3G-SB/32N-E1K11B - пропорциональный редукционный клапан прямого действия со встроенным усилителем, 4...20 мА, 23 - 100 бар, 15 л/мин

Монтажные плиты
С задним расположением присоединительных отверстий
PMMD-AI3G
С боковым расположением присоединительных отверстий
PMMD-AL3G
Размеры отверстий P, T, A, B
3/8’’ BSP

Заказывается отдельно

Устройство дл диагностики пропорциональных клапанов со встроенной электроникой серия 30
LINPC-USB/30
Электроразъем 7 контактов, DIN 43563 - IP67. PG11 EX7S/L/10
3890000003

Скачать 2D и 3D модели товара «Клапан редукционный с пилотным пропорциональным электронным управлением и интегрированным электронным блоком CETOP 03 ZDE3G» Вы можете по кнопке «CAD-модель» выше.
