DSE3 Распределитель гидравлический прямого действия с электронным пропорциональным управлением CETOP 03

Характеристики
Артикул
DSE3
Типоразмер
DN6 и DN10
Рабочее давление
до 350 бар
Максимальный расход
до 90 л/мин
Время отклика
50/40 мс
Гистерезис
< 6%
Точность (Воспроизводимость)
< ±1,5%
Напряжение питания
12В и 24В
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Различные схемы распределения Различные номинальные расходы
Подробное описание
Клапан DSE3 является направляющим распределителем прямого действия с электронным пропорциональным управлением и монтажной поверхностью по ISO 4401 (CETOP RP 121H). Клапан предназначен для управления расходом и направлением потока жидкости гидравлических исполнительных механизмов. Перемещение золотника, а следовательно и расход через клапан прямо пропорциональны току, подаваемому на электромагнит. Клапаном можно управлять непосредственно через блок питания с регулятором тока или при помощи соответствующих электронных блоков управления для использования всех возможностей клапана.

Код для заказа:
1 2 - 3 4 5 / 6 7 - 8 9 / 10
DSE 3 C 04 SA 11 N D12 K1 CS
1 Регулятор расхода с пропорциональным электронным управлением
2 Типоразмер 3 = CETOP 3

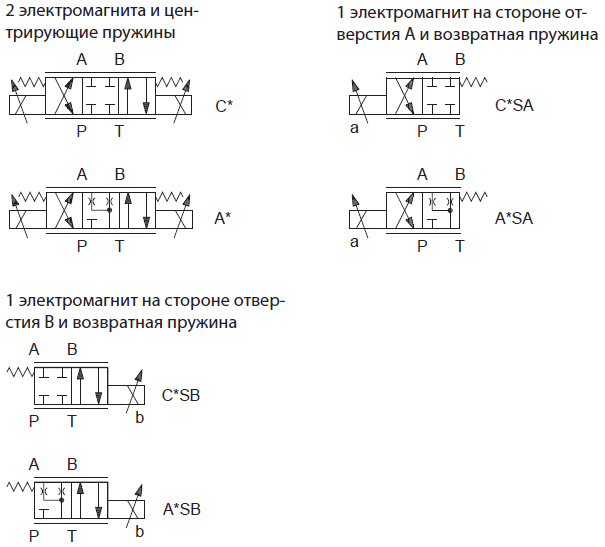

3 Тип золотника С = закрытые центры
A = открытые центры
4 Номинальный расход 01 = 1 л/мин
04 = 4 л/мин
08 = 8 л/мин
16 = 16 л/мин
26 = 26 л/мин
5 Расположение электромагнита Пропустить для конфигурации с двумя электромагнитами
SA = 1 электромагнит на стороне отверстия A
SB = 1 электромагнит на стороне отверстия B
6 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
7 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
8 Напряжение питания катушек D12 = 12 В пост. тока
D24 = 24 В пост. тока
9 Электрическое соединение катушки K1 = вилка электроразъема DIN 43650 (стандарт)
10 Ручное дублирование Пропустить для стандартного варианта
CS = с металлической контрагайкой и винтом M4


Пример кода для заказа: DSE3-A04/11N-D24K1 -пропорциональный распределитель, CETOP, 4 л/мин, 350 бар.

Перетечки в средней позиции:


Электронные блоки управления
Код заказа Напряжение Тип
DSE3-** SA*
DSE3-** SB*
EDC-110 24 В пост. тока штекер
EDM-M110 24 В пост. тока на DIN-рейку
EDM-M140 12 В пост. тока на DIN-рейку
UEIK-11 24 В пост. тока Eurocard
DSE3-A*
DSE3-C*
EDC-M210 24 В пост. тока на DIN-рейку
EDC-M240 12 В пост. тока на DIN-рейку
UEIK-21 24 В пост. тока Eurocard
С задним расположением присоединительных отверстий
PMMD-AI3G
С боковым расположением присоединительных отверстий
PMMD-AL3G
Размеры отверстий P, T, A, B
3/8’’ BSP
