Распределитель гидравлический прямого действия с электронным пропорциональным управлением с обратной связью по положению золотника CETOP 03 DSE3F

Характеристики

Артикул

DSE3F

Типоразмер

DN6

Рабочее давление

до 350 бар

Максимальный расход

до 90 л/мин

Время отклика

30/25 мс

Гистерезис

< 1,5%

Точность

< ±1%

Напряжение питания

12В

Температура эксплуатации

–10 до +50 ºС

Дополнительно

Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Различные схемы распределения Различные номинальные расходы

Каталог

Подробный

CAD модель

DSE3F.rar

Заказать

Подробное описание

Клапан DSE3F является дросселирующим распределителем прямого действия с электронным пропорциональным управлением с датчиком для обратной связи по положению золотника. Клапан предназначен для управления расходом и направлением потока жидкости гидравлических исполнительных механизмов. Перемещение золотника, а следовательно и расход через клапан прямо пропорциональны току, подаваемому на электромагнит.

Код для заказа:

1	-	2	3	4	/	5	6	-	7	8
DSE3F	-	С	12	SA	/	11	N	-	E0	K1

1	Дросселирующий распределитель с электронным пропорциональным управлением по стандарту CETOP 03
2	Тип золотника	С = закрытые центры A = открытые центры
3	Номинальный расход при ΔP = 10 бар	08 = 8 л/мин 16 = 16 л/мин 26 = 26 л/мин
4	Расположение электромагнита	Пропустить для конфигурации с двумя электромагнитами SA = 1 электромагнит на стороне отверстия A
5	Номер серии	Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
6	Уплотнения	N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей
7	Напряжение питания катушек	D12 = 12 В постоянного тока
8	Разъем	K1 = разъем для штекера по DIN 43650 (стандарт)

Пример кода для заказа: DSE3F-C16/11N-D12K1 - пропорциональный распределитель с обратной связью, 16 л/мин

Монтажные плиты

С задним расположением присоединительных отверстий	PMMD-AI3G
С боковым расположением присоединительных отверстий	PMMD-AL3G
Размеры отверстий P, T, A, B	3/8’’ BSP

Электронные блоки управления

Код заказа	Напряжение	Тип
UEIK-21RSD (для клапана с двумя электромагнитами)	12 В постоянного тока	Eurocard
UEIK-11RSD (для клапана с одним электромагнитом)	12 В постоянного тока	Eurocard

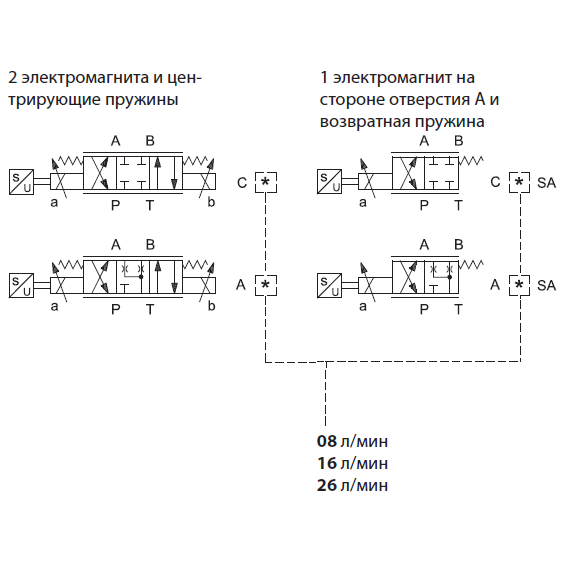

Обозначение на гидравлических схемах:

Скачать 2D и 3D модели товара «Распределитель гидравлический прямого действия с электронным пропорциональным управлением с обратной связью по положению золотника CETOP 03 DSE3F» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
