Распределитель гидравлический прямого действия с электронным пропорциональным управлением и интегрированным электронным блоком с обратной связью CETOP 03 DSE3J

Характеристики
Артикул
DSE3J
Типоразмер
DN6 и DN10
Рабочее давление
до 350 бар
Максимальный расход
до 180 л/мин
Время отклика
70/30 мс
Гистерезис
< 0,2% / < 0,1%
Точность
< ±0,2% / < ±0,1%
Входной сигнал
0...+10В / 4...20 мА
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Различные схемы распределения Различные номинальные расходы Возможность исполнения с интерфейсом CAN-BUS
Подробное описание
Клапан DSE3J представляет собой направляющий пропорциональный гидрораспределитель с обратной связью, встроенным электронным блоком и монтажной поверхностью в соответствии с ISO 4401 (CETOP RP121H). Данный клапан используется для контроля направления и скорости движения гидравлических механизмов. Преобразователь и цифровая карта позволяют точно контролировать позиционирование золотника, уменьшая гистерезис и время отклика, а также оптимизируя характеристики клапана. Клапан легко монтируется. При помощи программного обеспечения можно изменять настройки клапана в ручном режиме. В случае нестандартных задач вы сможете изменить настройки клапана, используя специальный набор.

Код для заказа:
1 - 2 3
4
5 / 6 7 - 8 9
10
DSE3J С 12
SA 31 N E0 K11
В
1 Дросселирующий распределитель с электронным пропорциональным управлением по стандарту CETOP 03

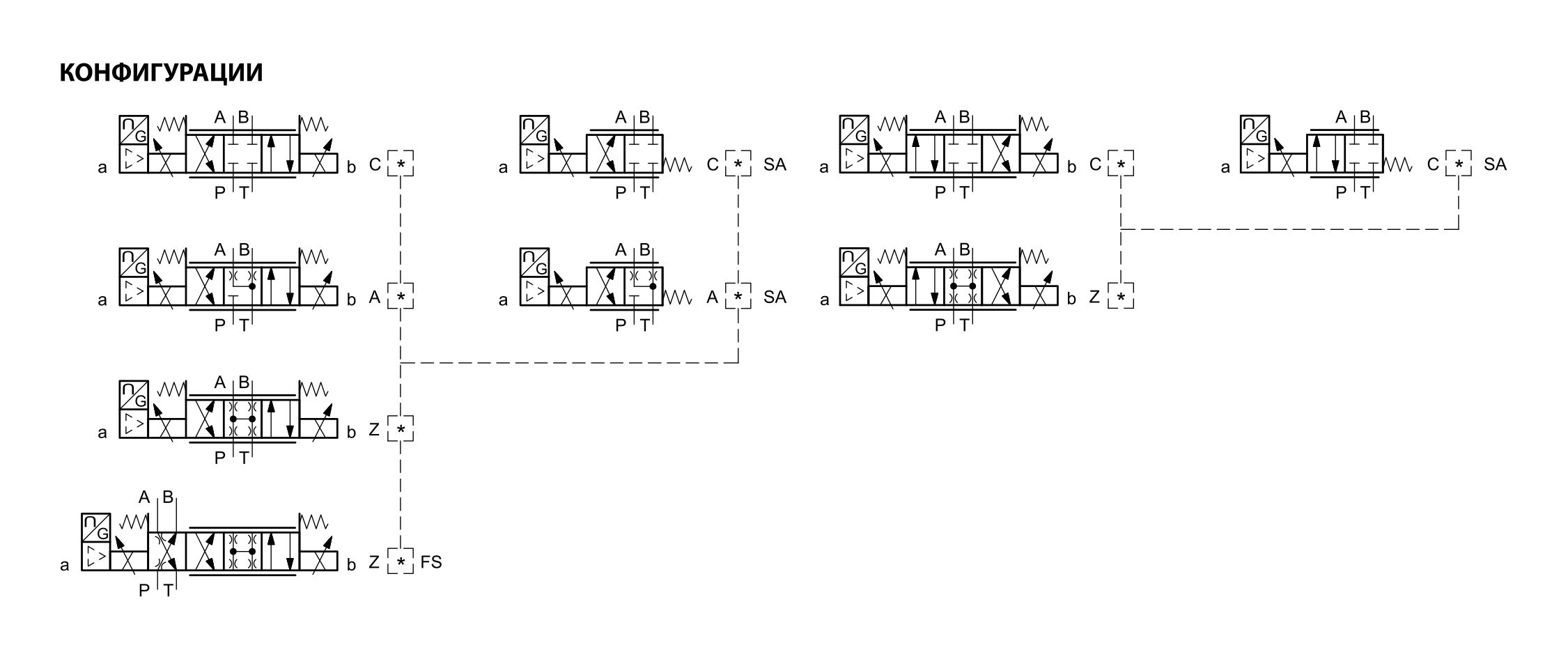

2 Тип золотника С = закрытые центры
A = открытые центры
Z = нулевое перекрытие
3 Номинальный расход 01 = 1 л/мин
04 = 4 л/мин (ТОЛЬКО ДЛЯ ЗОЛОТНИКОВ Z)
12 = 12 л/мин
18 = 18 л/мин (ТОЛЬКО ДЛЯ ЗОЛОТНИКОВ С)
30 = 30 л/мин
30/15 = 30 (P-A) / 15 (P-B) л/мин
Безопасная позиция FS = Доступно только для золотников Z04, Z12 и Z30
Пропустить, если не требуется
Для версии С безопасная позиция недоступна
5 Расположение электромагнита Пропустить для конфигурации с двумя электромагнитами
SA = 1 электромагнит на стороне отверстия A
6 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39
7 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
8 Опорный сигнал E0 = напряжение 0 / +10 В
E1 = тока 4 / 20 мА
9 Разъем K11 = 6 контактов + «земля»
10 Функция контакта С А = внешний разрешающий
В = Внутренний разрешающий
С = 0 В контроль

Пример кода для заказа: DSE3J-A30/20N-E1K11 - гидрораспределитель пропорциональный с обратной связью и встроенной картой, CETOP 03, 30 л/мин, 4-20 мА.

Монтажные плиты
С задним расположением присоединительных отверстий
PMMD-AI3G
С боковым расположением присоединительных отверстий
PMMD-AL3G
Размеры отверстий P, T, A, B
3/8’’ BSP

Скачать 2D и 3D модели товара «Распределитель гидравлический прямого действия с электронным пропорциональным управлением и интегрированным электронным блоком с обратной связью CETOP 03 DSE3J» Вы можете по кнопке «CAD-модель» выше.
