Распределитель гидравлический прямого действия с электронным пропорциональным управлением CETOP 05 DSE5

Характеристики
Артикул
DSE5
Типоразмер
DN6 и DN10
Рабочее давление
до 350 бар
Максимальный расход
до 90 л/мин
Время отклика
50/40 мс
Гистерезис
< 6%
Точность
< ±1,5%
Напряжение питания
12В и 24В
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Различные схемы распределения Различные номинальные расходы
Подробное описание
  • Клапан DSE5 является направляющим распределителем прямого действия с электронным пропорциональным управлением и монтажной поверхностью по ISO 4401 (CETOP RP 121H).
  • Клапан предназначен для управления расходом и направлением потока жидкости гидравлических исполнительных механизмов.
  • Перемещение золотника, а следовательно и расход через клапан прямо пропорциональны току, подаваемому на электромагнит.
  • Клапаном можно управлять непосредственно через блок питания с регулятором тока или при помощи соответствующих электронных блоков управления для использования всех возможностей клапана.
  • Клапан DSE5 может поставляться с внешним дренажом (отверстие Y).
Код для заказа:
1 - 2 3 4 / 5 6 - 7 8 9
DSE5 С 60 SA 10 N E0 K1 Y

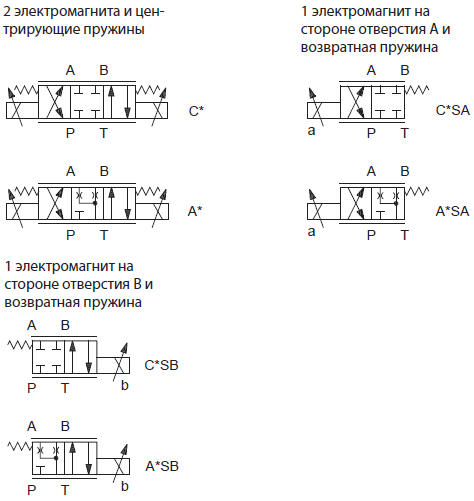

1 Распределитель с электронным пропорциональным управлением по стандарту CETOP 05
2 Тип золотника С = закрытые центры
A = открытые центры
3 Номинальный расход при ΔP = 10 бар 30 = 30 л/мин
60 = 60 л/мин
60/30 = 60 (P→A) / 30 (В→Т) л/мин
4 Расположение электромагнита Пропустить для конфигурации с двумя электромагнитами
SA = 1 электромагнит на стороне отверстия A
SB = 1 электромагнит на стороне отверстия B
5 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
6 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
7 Напряжение питания катушек D12 = 12 В постоянного тока
D24 = 24 В постоянного тока
8 Разъем K1 = разъем для штекера по DIN 43650 (стандарт)
9 Ручное дублирование Канал для внешнего дренажа монтажной плиты
Y = в соответствии с ISO 4401-05-05-0-05
L = в соответствии с ISO 4401-05-06-0-05
W7 = Цинково-никелевое покрытие
Пропустить, если не требуется
Пример кода для заказа: DSE5-C60/10N-D24K1 - пропорциональный распределитель, 60 л/мин

Электронные блоки управления
  Код заказа Напряжение Тип
DSE5-** SA*
DSE5-** SB*
EDC-131 24 В пост. тока штекер
EDC-151 12 В пост. тока штекер
EDM-M131 24 В пост. тока на DIN-рейку
EDM-M151 12 В пост. тока на DIN-рейку
DSE5-A*
DSE5-C*
EDM-M231 24 В пост. тока на DIN-рейку
EDM-M251 12 В пост. тока на DIN-рейку

Тип плиты
PMD-AI4G с задним расположением присоединительных отверстий PMD-AL4G с боковым расположением присоединительных отверстий
Размеры отверстий 3/4’’ BSP 1/2’’ BSP

Скачать 2D и 3D модели товара «Распределитель гидравлический прямого действия с электронным пропорциональным управлением CETOP 05 DSE5» Вы можете по кнопке «CAD-модель» выше.
