DSE5G Распределитель гидравлический прямого действия с электронным пропорциональным управлением и интегрированным электронным блоком CETOP 05

Характеристики
Артикул
DSE5G
Типоразмер
DN6 и DN10
Рабочее давление
до 350 бар
Максимальный расход
до 90 л/мин
Время отклика
70/30 мс
Гистерезис
< 3%
Точность
< ±1%
Входной сигнал
0...+10В / 4...20 мА
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Различные схемы распределения Различные номинальные расходы Возможность исполнения с интерфейсом CAN-BUS
Подробное описание
Клапан DSE5G предназначен для управления расходом и направлением потока жидкости гидравлических исполнительных механизмов. Перемещение золотника, а следовательно и расход через клапан прямо пропорциональны току, подаваемому на электромагнит.
  • Клапаном можно управлять непосредственно через блок питания с регулятором тока или при помощи соответствующих электронных блоков управления для использования всех возможностей клапана. Клапан DS5 может поставляться с внешним дренажом (отверстие Y).
Код для заказа:
1 - 2 3 4 / 5 6 - 7 8 9
DSE5G С 31 SA 31 N E0 K11 B
1 Распределитель с электронным пропорциональным управлением и интегрированным электронным блоком по стандарту CETOP 05
2 Тип золотника С = закрытые центры
A = открытые центры
СZ = закрытые центры с положительным перекрытием
3 Номинальный расход при ΔP = 10 бар 30 = 30 л/мин
60 = 60 л/мин
60/30 = 60 (P-A) / 30 (B-T) л/мин

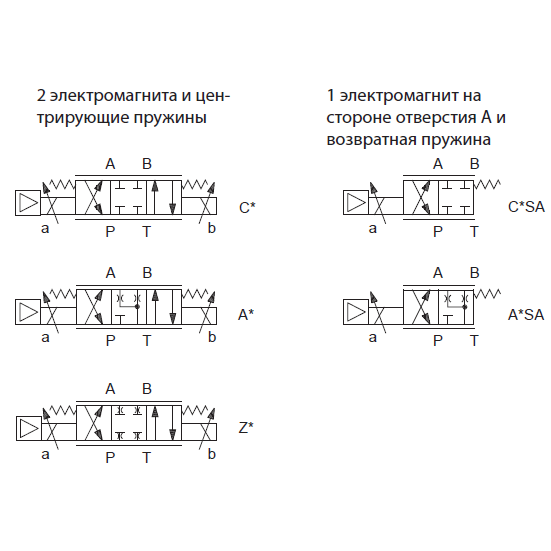

4 Расположение электромагнита Пропустить для конфигурации с двумя электромагнитами
SA = 1 электромагнит на стороне отверстия A
5 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39
6 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
7 Опорный сигнал E0 = напряжение 0...+10 В
E1 = тока 4...20 мА
8 Разъем K11 = 6 контактов + «земля»
9 Функция контакта С А = внешний разрешающий
B = внутренний разрешающий
C = 0 В контроль

Пример кода для заказа: DSE5G-C30/31N-E0K11B - пропорциональный распределитель с интегрированной электроникой, номинальный расход 30 л/мин, 10 В

Монтажные плиты
С задним расположением присоединительных отверстий PMD4-AI4G
С боковым расположением присоединительных отверстий
PMD4-AL4G
Размеры отверстий P, T, A, B
1/2’’ BSP

Заказывается отдельно
Описание Код заказа
Устройство для диагностики пропорциональных клапанов со встроенной электроникой серия 30
LINPC-USB/30
Электроразъем 7 контактов, DIN 43563 - IP67. PG11 EX7S/L/10
3890000003
