Распределитель гидравлический прямого действия с электронным пропорциональным управлением и интегрированным электронным блоком с обратной связью CETOP 05 DSE5J

Характеристики
Артикул
DSE5J
Типоразмер
DN6 и DN10
Рабочее давление
до 350 бар
Максимальный расход
до 180 л/мин
Время отклика
70/30 мс
Гистерезис
< 0,2% / < 0,1%
Точность
< ±0,2% / < ±0,1%
Входной сигнал
0...+10В / 4...20 мА
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Различные схемы распределения Различные номинальные расходы Возможность исполнения с интерфейсом CAN-BUS
Подробное описание

Клапан DSE5J представляет собой направляющий пропорциональный гидрораспределитель с обратной связью, встроенным электронным блоком и монтажной поверхностью в соответствии с ISO 4401 (CETOP RP121H).

  • Данный клапан используется для контроля направления и скорости движения гидравлических механизмов. Преобразователь и цифровая карта позволяют точно контролировать позиционирование золотника, уменьшая гистерезис и время отклика, а также оптимизируя характеристики клапана. Клапан прост в установке. При помощи программного обеспечения можно изменять настройки клапана в ручном режиме. В случае нестандартных задач вы сможете изменить настройки клапана, используя специальный набор.

Код для заказа:
1 - 2 3 4
5
/ 6 7 - 8 9
10
DSE5J С 75
SA 31 N E0 K11
A
1 Дросселирующий распределитель с электронным пропорциональным управлением по стандарту CETOP 05

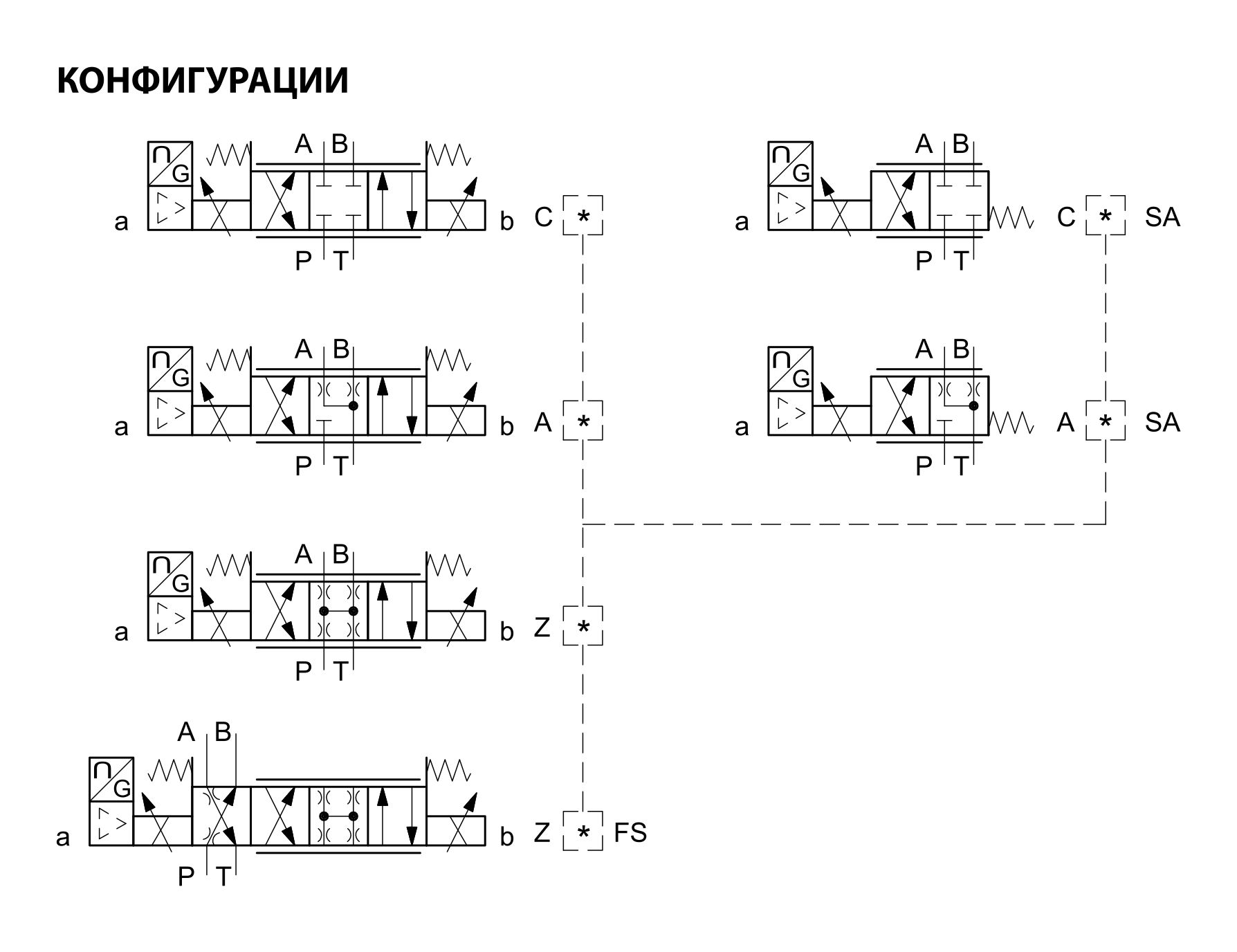

2 Тип золотника С = закрытые центры
A = открытые центры
Z = нулевое перекрытие
RC = несимметричный золотник
3 Номинальный расход при ΔP = 10 бар 50 = 50 л/мин
75 = 75 л/мин
70/35 = 70 (P-A) / 35 (P-B) л/мин
4 Расположение электромагнита Пропустить для конфигурации с двумя электромагнитами
SA = 1 электромагнит на стороне отверстия A
5 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29
6 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
7 Опорный сигнал E0 = напряжение 0...+10 В
E1 = тока 4...20 мА
8 Разъем K11 = 6 контактов + «земля»

Пример кода для заказа: DSE5J-С75/31N-E0K11А

Монтажные плиты
Тип плиты PMD4-AI4G с задним расположением присоединительных отверстий PMD4-AL4G с боковым расположением присоединительных отверстий
Размеры отверстий 3/4’’ BSP 1/2’’ BSP

Скачать 2D и 3D модели товара «Распределитель гидравлический прямого действия с электронным пропорциональным управлением и интегрированным электронным блоком с обратной связью CETOP 05 DSE5J» Вы можете по кнопке «CAD-модель» выше.
