Распределитель гидравлический с пилотным электронным пропорциональным управлением и интегрированным электронным блоком с обратной связью CETOP P05/R05/07/08/10 DSPE*J

Характеристики
Артикул
DSPE*J
Типоразмеры
DN10, DN16, DN25
Рабочее давление
до 350 бар
Максимальный расход
до 800 л/мин
Время отклика
20/40 - 40/60 мс
Гистерезис
< 0,5%
Точность
< ±0,2%
Входной сигнал
0...+10В / 4...20 мА
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Различные схемы распределения Различные номинальные расходы Возможность исполнения с интерфейсом CAN-BUS
Подробное описание
Клапан DSPE*J представляет собой направляющий гидрораспределитель с пилотным пропорциональным управлением, встроенным электронным блоком и монтажной поверхностью в соответствии с ISO 4401 (CETOP RP121H).
  • Перемещение золотника, а следовательно и расход через клапан, прямо пропорционален току, подаваемому на электромагнит пилотного клапана. Преобразователь и электронная карта позволяют с большой точностью позиционировать золотник, уменьшая гистерезис и время отклика тем самым оптимизируя рабочие характеристики клапана.
  • Клапан поставляется в следующих типоразмерах: CETOP P05 ISO 4401-05(CETOP R05), ISO 4401-07 (CETOP 07), ISO 4401-08 (CETOP 08) с максимальным расходом до 800л/мин.
  • Клапан прост в установке. В случае нестандартных задач вы сможете изменить настройки клапана используя специальный набор.
Код для заказа:
1 2 3 - 4 5 6 / 7 8 - 9 10 / 11 12
13
DSPE 5 J С 80 SA 31 N I I E0  K11
А
1 Распределитель с электронным пропорциональным управлением
2 Типоразмер 5 = CETOP 05
5R = CETOP R05
7 = CETOP 07
8 = CETOP 08
3 Встроенный электронный блок для клапанов с обратной связью
4 Тип золотника С = закрытые центры
A = открытые центры
 = закрытые центры (только для DSPE7J, DSPE8J и расхода 150/75, 300/150, 500/250)
RA = открытые центры (только для DSPE7J, DSPE8J и расхода 150/75, 300/150, 500/250)
5 Номинальный расход при ΔP = 10 бар 80 = 80 л/мин (только для DSPE5J И DSPE5RJ)
80/40 = 80 (P-A) / 40 (B-T) л/мин (только для DSPE5J И DSPE5RJ)
100 = 100 л/мин (только для DSPE7J)
150 = 150 л/мин (только для DSPE7J)
150/75 = 150 (P-A) / 75 (B-T) л/мин (только для DSPE7J)
200 = 260 л/мин (только для DSPE8J)
300 = 300 л/мин (только для DSPE8J)
300/150 = 300 (P-A) / 150 (B-T) л/мин (только для DSPE8J)
350 = 100 л/мин (только для DSPE10J)
500 = 150 л/мин (только для DSPE10J)
500/250 = 500 (P-A) / 250 (B-T) л/мин (только для DSPE10J)
6 Расположение электромагнита Пропустить для конфигурации с двумя электромагнитами
SA = 1 электромагнит на стороне отверстия A
SB = 1 электромагнит на стороне отверстия B
7 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
8 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
9 Пилотное управление I = внутреннее
E = внешнее
Z = внутреннее с настройкой редукционного канала 30 бар
10 Дренаж I = внутренний
E = внешний
11 Опорный сигнал E0 = напряжение ±10 В
E1 = ток 4...20 мА
12 Разъем K11 = 6 контактов + «земля»
13 Функция контакта С  А = внешний разрешающий
В = внутренний разрешающий
С = 0 В контроль
Пример кода для заказа: DSPE10J-C350/31N-ZE/E1K11A - гидрораспределитель пропорциональный с обратной связью и встроенной картой, CETOP 10, 350 л/мин, внешний дренаж, редукционный клапан

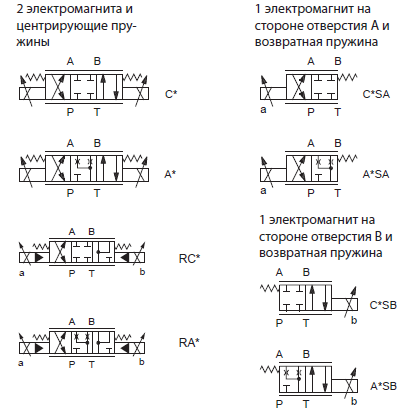

Конфигурации:
