DSPE* Распределитель гидравлический с пилотным электронным пропорциональным управлением CETOP P05/R05/07/08/10

Характеристики
Артикул
DSPE*
Типоразмеры
DN10, DN16, DN25, DN32
Рабочее давление
до 350 бар
Максимальный расход
до 1600 л/мин
Время отклика
50/40 - 200/120 мс
Гистерезис
< 4%
Точность
< ±2%
Напряжение питания
12В и 24В
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Различные схемы распределения Различные номинальные расходы
Подробное описание

Клапан DSPE* представляет собой направляющий гидрораспределитель с пилотным пропорциональным управлением и монтажной поверхностью в соответствии с ISO 4401 (CETOP RP121H).
Перемещение золотника, а следовательно и расход через клапан, пропорционален току, подаваемому на электромагнит пилотного клапана. Клапаном можно управлять непосредственно через блок питания с регулятором тока или при помощи соответствующих электронным блоков управления для использования всех возможностей клапана. Клапан поставляется в следующих типоразмерах: CETOP P05, ISO 4401-07 (CETOP 07) и ISO 4401-08 (CETOP 08) с максимальным расходом до 300 л/мин.

Код для заказа:
1 2 - 3 4 5 / 6 7 - 8 9 / 10 11 / 12
DSPE 5 С 80 SA 11 N I I D12 K1 CM
1 Распределитель с электронным пропорциональным управлением по стандарту CETOP 05
2 Типоразмер 5 = CETOP 05
5R = CETOP R05
7 = CETOP 07
8 = CETOP 08
10 = CETOP10

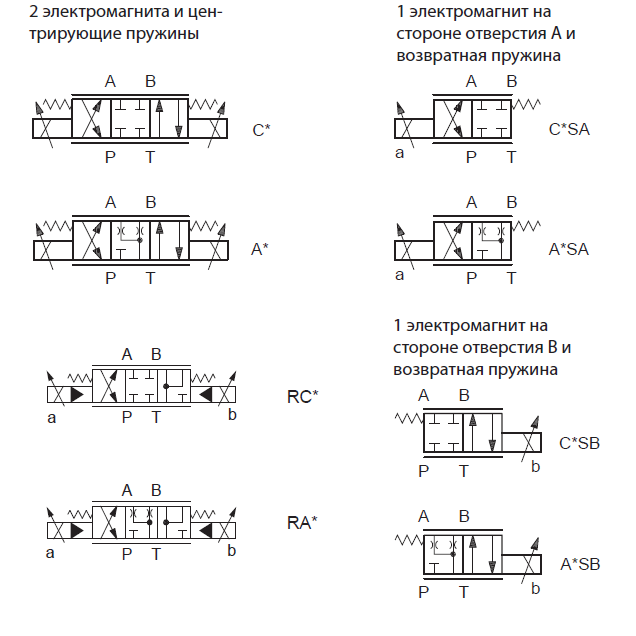

3 Тип золотника С = закрытые центры
A = открытые центры
 = закрытые центры (только для DSPE5 и дробных расходов)
RA = открытые центры (только для DSPE5 и дробных расходов)
4 Номинальный расход при ΔP = 10 бар 80 = 80 л/мин (только для DSPE5)
80/40 = 80 (P-A) / 40 (B-T) л/мин (только для DSPE5)
100 = 100 л/мин (только для DSPE7)
150 = 150 л/мин (только для DSPE7)
150/75 = 150 (P-A) / 75 (B-T) л/мин (только для DSPE7)
200 = 260 л/мин (только для DSPE8)
300 = 300 л/мин (только для DSPE8)
300/150 = 300 (P-A) / 150 (B-T) л/мин (только для DSPE8)
350 = 350 л/мин (только для DSPE10)
500 = 50 л/мин (только для DSPE10)
500/250 = 500 (P-A) / 250 (B-T) л/мин (только для DSPE10)
5 Расположение электромагнита Пропустить для конфигурации с двумя электромагнитами
SA = 1 электромагнит на стороне отверстия A
SB = 1 электромагнит на стороне отверстия B
6 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
7 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
8 Пилотное управление I = внутреннее
E = внешнее
Z = внутреннее с настройкой редукционного канала 30 бар
9 Дренаж I = внутренний
E = внешний
10 Напряжение питания катушек D12 = 12 В пост. тока
D24 = 24 В пост. тока
11 Разъем K1 = разъем для штекера по DIN 43650 (стандарт)
12 Ручное дублирование CM = колпачок
CS = с металлической контрагайкой и винтом M4
CK = рукоятка ручного дублирования

Пример кода для заказа: DSPE8-RA300/150/11N-ZI/D24K1/CM - направляющий распределитель с пилотным пропорциональным управлением, 24 В, 350 бар, СЕТОР 08, 300/150 л/мин, редукционный клапан, ручное дублирование.
